多結發光二極管處理直接交流電源

　　交流發光二極管是一種直接從交流線路電壓運行的固態光源。一種典型的排列方式是用偏置電阻排列的兩個多個發光二極管排列成一個偏置電阻來限制輸入電流。然而，雖然這種技術簡單又便宜，但它卻有幾個缺點，其中之一就是LED占用的空間。

　　一種改進是將LED模具細分成段并通過線連接將它們串聯起來。這縮小了封裝尺寸并提高了光密度，但是制造這樣的器件是昂貴的，引線鍵合會對可靠性產生不利影響。

　　新一代的LED采用單一的模具，但有多個連接，使這種方法進一步發展。與集成驅動IC相結合，這些LED可以讓設計者制造緊湊的固態照明，可以直接連接到電源交流電源。主要優點是提高光密度和小型燈具內部。

　　本文介紹了這些新設備，并解釋了它們對尋找交流LED的工程師們的優勢。

　　Powering LEDs from an AC supply

　　LEDs are tricky to power because designers must balance the forward-current （If） and forward-voltage （Vf） requirements against the junction temperature， efficacy， and luminosity. Illumination typically requires an If in the 350 mA to 5 A range， and a Vf of 2.5 to 12 V. Running at lower currents and voltages improves efficacy， lowers junction temperature， and extends longevity， while higher currents and voltages boost luminosity （see the TechZone article “High Current， High Brightness LEDs Simplify Power Supply Solutions”）。

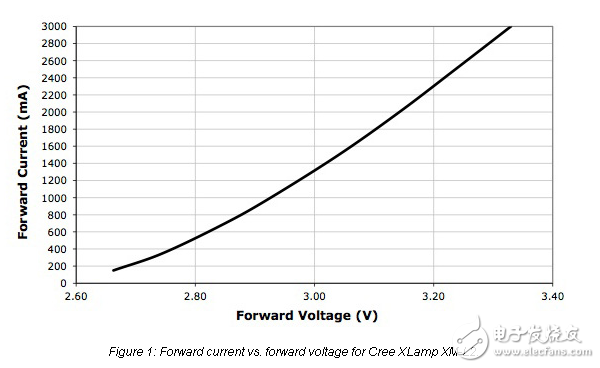

　　For example， Cree’s XLamp XM-L2 LED requires a typical Vf of 2.9 V and can withstand a maximum current of 3 A. At a Vf of 2.9 V and If of 700 mA， the luminosity is 310 lm and efficacy is 153 lm/W. Figure 1 illustrates the forward current versus forward voltage characteristic for this chip.
