摘要
這個應用程序報告描述并顯示了如何實現直接熱電偶接口，而不使用熱電偶所需的信號調理電路。直接向Burr Brown ADS1240熱電偶接口，24位ADC從德克薩斯儀器公司的一個msp430f41x超低功耗單片機用于ADC通信，讀取轉換的值，將它們轉換為溫度，并顯示在LCD上。在本報告結尾給出了完整的示意圖和代碼清單。雖然MSP430F413用于本應用報告，任何MSP430器件可用于執行此應用程序。
介紹

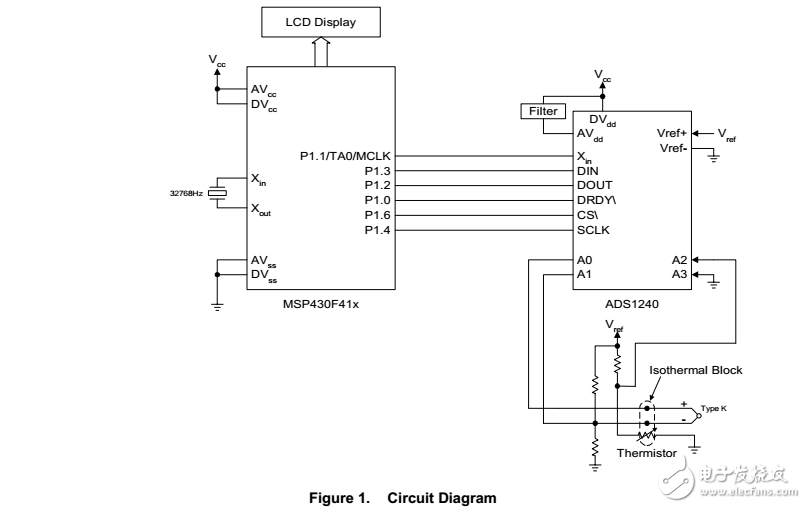

這個應用程序報告描述并顯示了如何實現直接熱電偶接口，而不使用熱電偶所需的信號調理電路。直接向Burr Brown ADS1240熱電偶接口，24位ADC從德克薩斯儀器公司的一個msp430f41x超低功耗單片機用于ADC通信，讀取轉換的值，將它們轉換為溫度，并顯示在LCD上。給出了完整的示意圖，附錄中給出了本報告的完整代碼，并可從因特網上下載。
熱電偶通常需要信號調節來將熱電偶電壓放大到ADC范圍，并提供所需的任何偏移量。本應用報告顯示高分辨率的A/D轉換器，如24位ADS1240，可以用來實現一個直接的熱電偶接口無需進行信號調理。熱電偶直接連接到A/D轉換器的輸入端。MSP430是用來傳達給ADS1240讀取ADC值。然后將ADC值轉換為溫度，并在LCD上顯示溫度。本應用報告K型熱電偶和溫度范圍僅限于0–99.9oc。
