摘要
本應用報告描述了tps370x XX電源電壓監控器（SVS）家庭設備。該報告包括一個描述的電路和對tps370x家族成員之間的分歧的討論。此外，報告詳細描述了電路特性，并給出了應用實例。還討論了布局和設計問題。
介紹
開機后，數字系統必須強制進入一個確定的初始狀態。DSPs、微型計算機和微處理器為此有一個復位輸入。

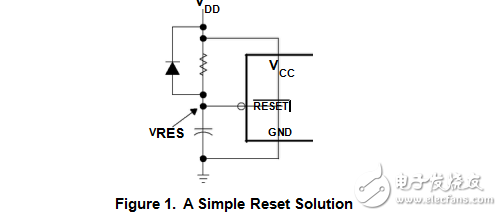

在圖1所示的簡單復位方案中，復位輸入連接到RC網絡，它提供必要的復位脈沖。接通電源后，該電路將邏輯電平保持在復位輸入的低位，由電容器和電阻值決定。系統需要這個延遲時間來完成初始化并允許電源穩定。
然而，這個電路有一些缺點。在電源電壓短暫下降的情況下，它不能正常工作。它不承認尖峰，因為電容器，復位引腳的電壓不降低，如電源電壓快。因此，故障是可能的。如果VDD下降超過0.7 V，電容器通過二極管迅速放電。在VDD的一個小的減少可以破壞內存和內部寄存器的內容，而不激活復位電路。
