發視頻資料介紹

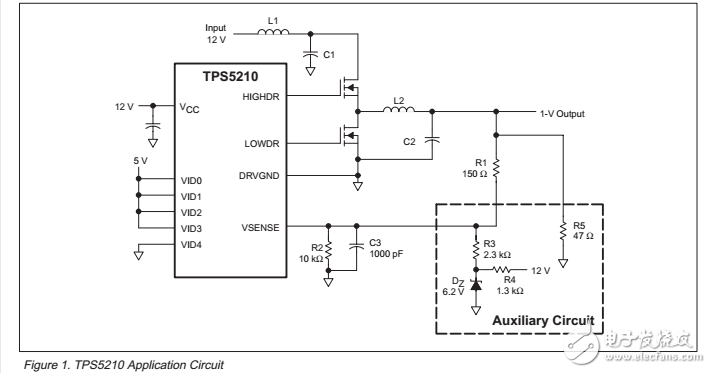

tps5210可以生成調節V輸出12V的輸入。應用電路是在tps5210數據表顯示的應用程序（slvs171相同，圖18），除圖1中所示的輔助電路。操作電路、參考電壓（VREF）應設置為1.3 V的電壓識別碼（VID）。
通過一個電阻分壓器裝置（R1±R4），VSENSE可以調整輸出電壓產生的需求。內部遲滯在tps5210比較器調節輸出電壓至1.3 V，比較Vref（1.3V）與輸出反饋電壓，Vsense。然而，由于輸出電壓反饋信號，VSENSE，換算為1.3 V / 1 V（VSENSE /輸出），輸出電壓在1 V穩壓現在這個方案也可以應用于任何輸出電壓范圍0到3.5 V的應用之間有如下規格。
1%參考在整個工作溫度范圍
調過流保護
可編程輸出電壓范圍為0至3.5 V
可編程軟啟動
固定頻率（100千赫到150千赫）
過壓保護
遠程關機
活躍的死區時間控制
改進的負載瞬態?
電源良好輸出?
下垂補償
調節?
用戶可選的滯回控制?
低電源電流（3 mA）
