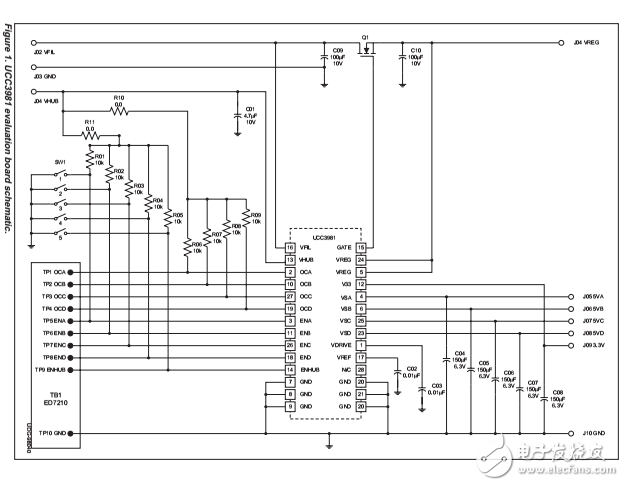

ucc3981電源控制器的設計提供了一個自供電的USB集線器與當?shù)?.3v調節電壓以及四5V電壓的USB端口。3.3V線性穩壓器用于向本地USB微控制器供電。5V輸出電流限制500mA，完全符合USB規格100mA 3.3V輸出。
這個演示套件提供了所有必要的電路的ucc3981性能評價中的一個典型應用。每一個5V輸出，以及3.3V的微控制器電壓年齡，可以單獨啟用最佳端口控制。輸出使能是由一個五位撥碼開關和過電流信號通過上拉輸入電壓通過10K?重新晶體管。啟用和過流的信號可在10位SIP線，方便范圍探頭訪問。演示套件利用外部NMOS開關在低壓差線性穩壓器預調節粗糙的直流電壓，如絲電壓為四5V線性穩壓器提供5.5V的輸入。
這個工具也可以提供一個有效的評價中的一個典型應用電路的ucc39811手段。的ucc39811旨在執行相同的任務作為ucc3981除了提供柵極驅動和控制電路電路5 v。預調節器的功能可以被提供5.5v外部VREG，除Q1和更換C09與0.1?F陶瓷電容器。在這種情況下vfil和vhub也應連接至5.5V電源提供直流偏置為3.3V穩壓器為內部5V穩壓器的柵極驅動器。
