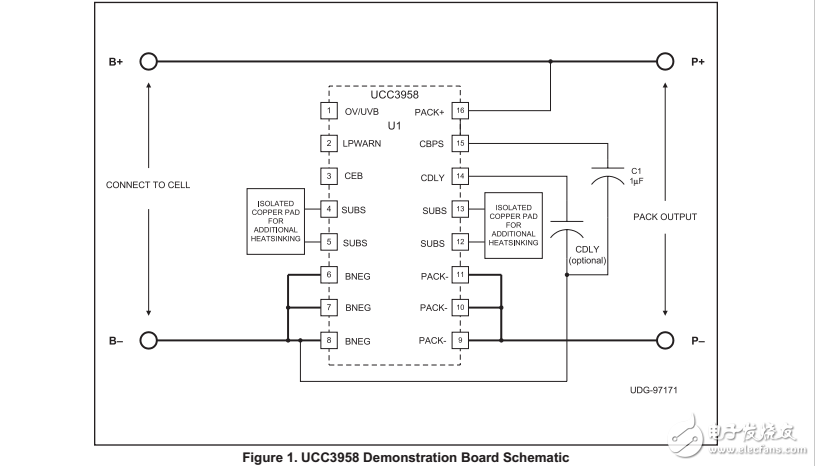

ucc3958演示板的設計提供完整的過充電，在充電和過負荷/短單節鋰離子電池保護電路。演示板的示意圖和部件清單顯示在下面的頁面上。
過流延時電容，cdly，在此演示板可選不安裝。名義內部過流延遲時間360msec是充分充電可達1000mF電容性負載。如果需要，延遲時間可通過cdly增加一個小的陶瓷帽延伸。下面給出了過電流延時時間作為上限值的函數的一個圖。
注意/儲能電容器旁路（C1）提供的演示板是一個基金組織鉭。
這就提供了足夠的儲能電源U1短路的包時，即使延長過流延遲時間。如果延遲時間不長，一個小值電容可用于C1。
更完整的信息，為ucc3958引腳說明和規格，請參閱數據表或聯系Unitrode應用工程師。
注：本ucc3958被設計為連接直接到Li Ion電池，在電池組。當測試超過1“電源和演示板之間的線，這是強烈建議一個旁路電容應放置在細胞連接在演示板以減少振鈴高峰值電流條件下。
