發視頻資料介紹

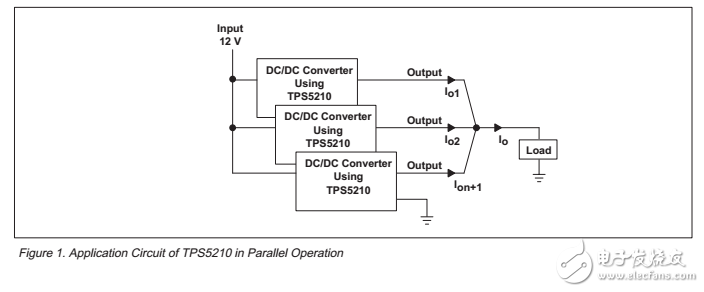

當電源被設計成產生高輸出電流時，分布式電源結構有時比單個笨重的功率變換器更受歡迎。圖1顯示了tps5210并聯運行的應用電路。操作并聯電路的參考電壓（VREF）各模塊應設置為與電壓識別碼相同的值（VID）。
tps5210有下垂補償功能，可為直流-直流變換器無需任何額外的電路很容易實現并行操作。感官的tps5210使用內部電阻的MOSFET，輸出電壓隨著負載電流的增加略有下降的漏極和源極之間的電流負載（下垂補償）。當一個模塊驅動更高的輸出電流（見圖1），該模塊的tps5210產生比例降低輸出電壓，和其他模塊的輸出電壓的增加而增加。這就產生了均衡負載分配。
當不需要精確負載共享時，電阻電流傳感就可以工作。為了獲得更高的精度負載分配，一個精密電阻插入與上側MOSFET串聯，如圖2所示。每個模塊的應用電路圖18在tps5210數據表相同（slvs171），除了額外的電阻用于電流傳感。一個0.01?緊公差電阻值推薦此應用程序。
通常建議使用n + 1模塊進行DC-DC轉換器的并行操作，其中N是提供負載功率所需的最小模塊數。這種冗余對于高可靠性應用是可取的。
