反激式變換器具有電路簡單、成本低、可靠性高，易于實現多路輸出等優點，在中、小功率的電源中應用非常廣泛。但是，由于變壓器漏感的存在及其它分布參數的影響，反激式變換器在開關管關斷瞬間會產生高頻振蕩的尖峰電壓，這個尖峰電壓不僅嚴重威脅著開關管的正常工作，同時帶來嚴重的電磁干擾問題，兇此必須采取相應的措施對其進行抑制。
目前，主要的措施有3種，分別是減小變壓器的漏感、增加吸收或者箝位電路、通過諧振網絡實現開關管軟關斷閉。通過改進變壓器的繞制工藝，只能有限度的降低變壓器漏感，不可能完全消除。增加諧振網絡實現軟開關的方，不僅成本增加，而且電路也變得復雜，使反激變換器原有的優勢喪失殆盡。

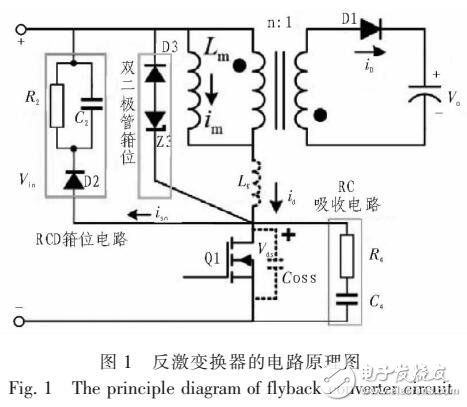

本文對比了RC吸收電路、RCD箝位電路和雙二極管箝位電路的原理和應用特點，詳細說明了RCD箝位電路的設計方法，通過相應的試驗進行了驗證。
