隨著我國科技進步和社會的發展，數字視頻圖像的采集、存儲、處理及傳輸技術在最近幾年得到了廣泛的應用和發展，各類圖像采集及處理系統已經逐漸深入到人們生活的各個方面。與視頻采集卡等傳統圖像采集系統相比，嵌入式圖像采集系統具有體積小、成本低、可靠性高等優點，在智能交通、遠距離監控、計算機視覺等領域應用廣泛。本文介紹了一種應用ARM微處理芯片和WinCE操作系統的圖像采集解決方案。
　　1 系統總體設計
　　該設計主要由3大部分組成，USB攝像頭通過USB接口與AMR開發板（下位機）相連，PC機（上位機）通過網絡接口（網卡）和以太網線與ARM開發板相連。攝像頭負責對圖像數據的采集，然后將數據傳送到運行在WinCE上的服務端程序，服務端程序負責將采集到的圖像數據進行處理，然后再將其傳送到運行在PC機上客戶端程序并顯示出來。系統總體框圖如圖1所示。
　　
　　2 系統硬件組成
　　利用ARM9S3C2440A開發板以及一只中星微芯片ZC030x系列的USB攝像頭作為硬件環境，在開發板上燒寫一個WinCE 5．0的操作系統，并編寫一個服務端程序。這個服務端程序運行在WinCE 5．0上，主要完成調用攝像頭進行圖像采集功能，然后將采集到的圖像數據通過以太網傳送到PC機上。這就實現了一個基于嵌入式平臺的圖像采集與傳輸系統的簡單架構。日后可根據實際需要，在這個架構的基礎上進行改進以及增加需要的功能。
　　目前用于攝像頭的DSP主要有中國中星微公司的DSP芯片（ZC030X）和美國OV公司的OV511+芯片。在國內市場上，USB攝像頭基本上采用中星微公司的DSP芯片，而OVS11+芯片的攝像頭則比較難找到。考慮到中星微的市場普及率，本系統采用了ZC030x的DSP芯片。
　　3 系統軟件的開發
　　3．1 WinCE驅動架構
　　在WinCE下的驅動開發，需要面向上下2個界面，即：WinCE的驅動結構和具體硬件的Datasheet，所以必須首先深入了解一下WinCE整個系統驅動架構。在WinCE下驅動模型分為本機驅動模型和流接口驅動模型。本機驅動程序用于低級、內置設備，提供一組微軟定制的接口，可以通過移植和定制微軟提供的驅動樣例來實現。
　　3．2 圖像采集模塊

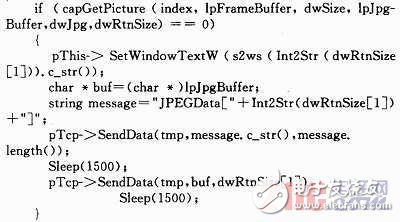

　　圖像數據是通過攝像頭來采集的，服務端如何調用攝像頭已成為問題的關鍵。硬件與軟件之間的聯系，必須通過驅動程序來實現。攝像頭的驅動已經封裝成動態鏈接庫DLL文件了，而且還提供了所有的功能接口函數。因此，只要直接調用其接口函數就能夠?qū)崿F(xiàn)相應的功能。具體的步驟是打開攝像頭設備，初始化攝像頭設備，初始化視頻信息，獲取視頻幀與JPEG圖像，關閉視頻設備。其中，獲取視頻幀與JPEG圖像最關鍵，獲取視頻幀與JPEG圖像的主要代碼如下：
