本應用手冊簡要介紹了采用CY8C21x34 PSoC?混合信號陣列的獨特功能來實施電容性開關陣列的原理及設計方案。
電容感應可以用作非接觸式開關。如果采用絕緣層保護，這些開關可以抵抗惡劣的環境。本應用手冊采用張馳振蕩器進行電容測量，該振蕩器的頻率變化是電容值的函數。CY8C21x34器件系列的架構非常適用于掃描此類開關的大型陣列。
電容性開關

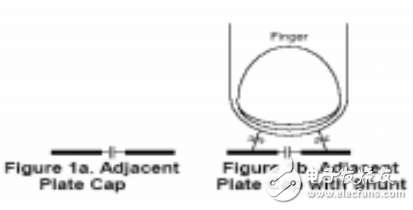

就其基本形式而言，電容性開關是一對相鄰的平行板，如圖1a所示。盡管存在較小的邊緣至邊緣電容（edge－to－edge capacitance），但開關布局的本意是為了最小化平行板之間的電容。如果將導體置于靠近兩塊平行板的位置，如圖1b所示，那么就會在導體和一個電極之間產生電容，與此類似，導體和另一個電極之間也會存在電容。
