74LS257中文資料
54/74S257
三態四 2 選 1 數據選擇器(3S)
簡要說明:
257為三態輸出的四組 2 選 1 數據選擇器,共有 54/74S257 和 54/74LS257 兩
種線路結構型式,其主要電器特性的典型值如下(不同廠家具體值有差別):
型號 tPd(I到Z) PD
54S257/74S257 4.8ns 320mW
54LS257/74LS257 12ns 60mW
數據選擇端 S 為四組共用，供四組從各自得 2 個數據（I0a,I1a. I0b,I1b. I0c,I1c.
I0d,I1d）中分別選取 1 個所需數據。只有在四組共用得三態輸出控制端/E0 為低電
平時才可以選擇數據，此時輸出端 Za~Zd 以 TTL 制式工作。
當/E0 為高電平時，Z 處于高阻態。
利用三態輸出，Z 可以直接與系統總線連接。
257 是 157 的三態型示。
引出端符號:
S 選擇輸入端
I0a~I0b,I1a~I1b 數據輸入端
/E0 三態輸出控制端(低電平有效)
Za~Zb 數據輸出端

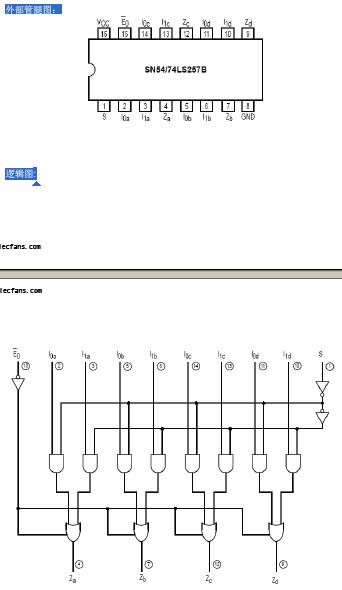

外部管腿圖：
邏輯圖:
