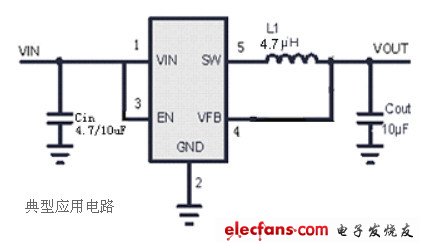

HM9216是一款恒定頻率、同步降壓型DC/DC轉換器，可以2.5V至5.5V的輸入電壓范圍內工作，輸出電壓可在5.5V至0.6V的范圍內進行調節，因此成為單節鋰電池供電型應用的理想選擇。
引腳說明
VIN(引腳 1)：主供電引腳.。必須通過一個 2.2 μF 或更大的陶瓷電容器緊密去耦至地。
GND(引腳2)： 引腳接地。
EN(引腳3)：運行控制輸入。強制此引腳的電平超過 1.5 V 將使能該器件。 使此引腳的電平低于0.3V 將關斷該器件。 在停機模式，所有功能均失效，吸收 <1 μ A 的供電電流。 不讓 EN 引腳處于浮置狀態。

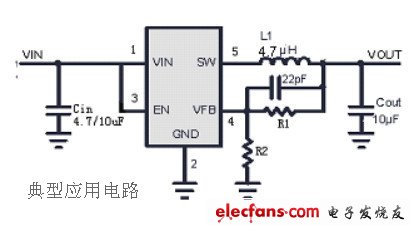

VOUT(引腳4)： 輸出電壓反饋引腳。一個內部阻性分壓器對輸出電壓進行分壓，以便與內部基準電壓相比較。在可調的版本中，輸出電壓的調節是取決于電阻值的選定，電阻值的選定是根據以下的公式 ：VOUT=0.6V? [1+(R1/R2)].
SW (引腳5)： 連接致電感器的開關節點。該引腳連接至內部主功率 MOSFET 開關和同步功率
MOS FET開關發漏極。
