X射線行李掃描儀，想必大家并不陌生了，在車站、機場已經成了一種必備設施。X射線檢查常用于行李的安檢掃描，例如機場的托運和手提行李檢查。由于在生活中常見，所以我們對它的外部構造并不陌生，像電機、觸摸盤、RS-232等等，這次主要針對其內部-內核進行分析…
　　X射線行李掃描儀原理：
　　當待驗物品須經過X射線輻射，穿過物品卻未被吸收的輻射將被收集在影像探測器（通常為光電二極管）面陣上，這些探測器輸出需要特殊信號調節的超低電平電流，并且需要高分辨率數據轉換器來達到必需的分辨率以正確顯現被掃描的物品。此信號調節有時包含在單片數據采集解決方案中，正如精密模數轉換器 （ADC） 附帶電流-至-電壓 （I-to-V） 轉換的情況一樣。其它時候，離散的極低電流/噪聲前端放大器測量并放大影像探測器面陣的輸出電流，然后驅動獨立的電壓輸入ADC…

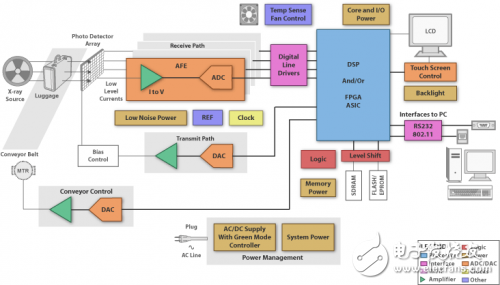

　　X射線行李掃描儀框圖：
　　
　　內核系統包括：
　　一、DSP處理器
　　DSP 處理器可用于成像重構，利用影像探測器面陣接收的信號生成掃描物品的圖像
　　① 高性能單核DSP：
　　TMS320C6452： 最高性能的定點數字信號處理器
　　一款C64x+ DSP，在900MHz的時鐘速率具有高達72億每秒（MIPS）的指令性能，DSP內核具有高速控制器的操作靈活性和陣列處理器的數值能力。同時該器件還具有專用硬件邏輯，片上存儲器和額外的片上外設類似于其他C6000 DSP平臺的設備。核心采用了兩級緩存的架構，具有可編程中斷/事件生成模式，復用等外設…
　　特性：
　　1．具有1000 Mbps以太網交換機子系統與管理數據輸入/輸出（MDIO）模塊和兩個SGMII端口
　　2．具有32位33/66MHz，3.3 V外設組件互連（PCI）主/從接口，符合PCI2.3規范
　　3． 具有增強型直接存儲器存取控制器、4個64位通用定時器和多通道音頻串行端口
　　② 多核DSP
　　TMS320C6474： 多核數字信號處理器
　　基于第三代高性能，先進的VelociTI?德州儀器開發的超長指令字（VLIW）架構
　　③ ARM9，可編程DSP
　　TMS320DM6446： 達芬奇數字媒體片上系統
　　充分利用了TI的DaVinci?技術，以滿足下一代嵌入式設備的網絡媒體編碼和解碼應用處理的需求
