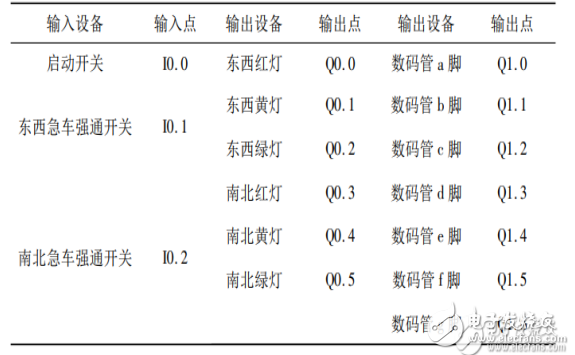

該系統采用西門子S7－200PLC，為了能達到較好的教學效果，采用紅、綠、黃三種發光二極管模擬交通信號燈，七段數碼顯示器顯示工作時間，根據系統的輸入輸出點數采用CPU226AC/DC型PLC，共有24輸入點，16個輸出點，系統I/O地址定義如表所示。

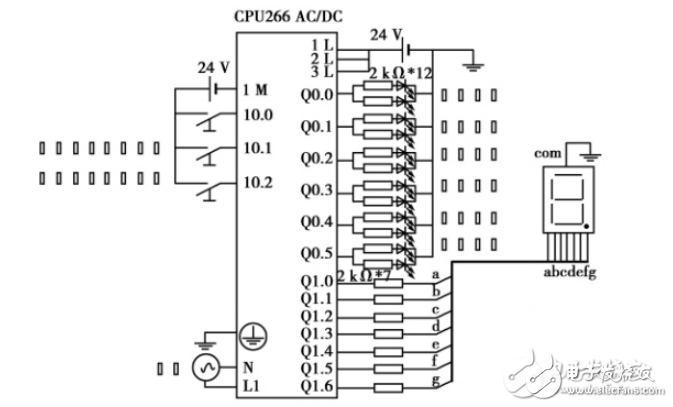

由于東西和南北方向的信號燈顯示時間一致，故采用信號燈并聯，以節約PLC輸出點數?？紤]到發光二極管和七段數碼管的耐壓情況，采用在PLC的輸出端串聯2kΩ電阻限流，七段數碼顯示器使用SM4205共陰型數碼顯示器，相應的硬件接線圖形如圖所示。

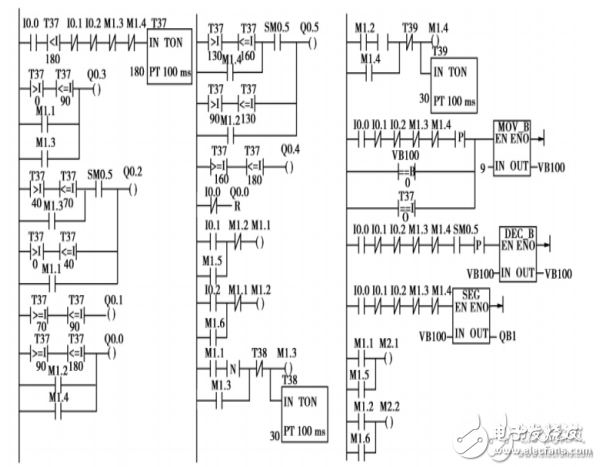

常見的交通燈控制程序采用多個定時器設計，程序繁瑣復雜。在此采用一個定時器，通過數據比較指令，把信號燈閃亮的時間順序依次分段，并采用特殊存儲器SM0．5實現東西綠燈和南北綠燈的閃爍。用SEG指令把時間譯碼送到七段數碼管顯示。用4個位存儲器實現互鎖和強通信號結束標志。程序簡單，思路清晰，易于理解。梯形圖程序如圖所示。
打開MCGS組態軟件，在組態環境的“用戶窗口”中組態動畫，根據工具箱提供的繪畫工具，設計十字交通燈監控系統畫面如圖所示。
