超聲相控陣檢測系統設計和算法實現

2755793 2017-11-14 | rar | 1.34 MB | 次下載 | 免費

資料介紹

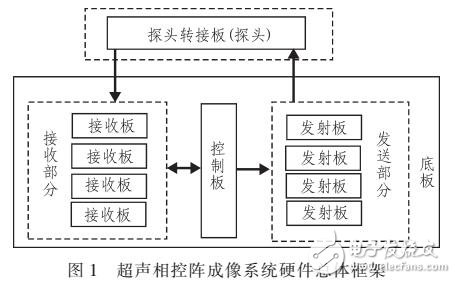

　　無損檢測（Non-destructive Testing，NDT）技術就是在不改變被檢測對象物理化學狀態的前提下，檢測材料內部是否存在結構異常或缺陷。超聲檢測（UT）是工業上無損檢測的方法之一，超聲波進入物體遇到缺陷時，一部分聲波會產生反射，通過對超聲回波的分析處理，就可以確定出缺陷的位置和大小。而目前超聲相控陣（ Ultrasonic Phased Array，UPA）成像檢測在工業無損檢測領域的應用也越來越廣泛。超聲相控陣基本概念來自于相控陣雷達技術，通過控制不同陣元的激勵觸發延時時序，從而使聲束偏轉、聚焦和掃查，具有檢測速度快，檢測結果可靠性、直觀性、實時性好等優點。分辨率是相控陣探傷儀的重要指標，通過提高陣元數日可以改善系統橫向分辨率和減小偽像的產牛，但是隨著陣元數量的增加，發射接收電路的面積也將大大增加，不利于PCB的制作，調試和擴展．由于發射接收通道數的增加，發射接收電路只是簡單的擴展，所以筆者提出了一種模塊化，可擴展的相控陣超聲檢測系統的實現方案。該方案由發射板，接收板，控制板，底板，探頭轉接板組成，可以根據需要擴展板卡的數量，提高了系統的靈活性。另外采用FPCA芯片實觀了高精度發射波形的產生，以及基于數字正交包絡檢波算法的接收波束成形。
