對于需要測試的應用 來說，使用FPGA 的可重編程功能，它 和LabVIEW之間的自動化接口 以及CAN分析儀功 能，我們可以很容易地開發我們的系統。
我們需要合適的測試 平臺應用程序以測試 微控制器的不同外 設。比如，為了測試 SPI接口，我們需 要建立SPI主機或者從機作為測試平 臺。我們使用LabVIEW FPGA VIs（CAN接 口的CAN VI） 來創建每個測試平 臺。框架內測試案例構造則是指各自的 VI。

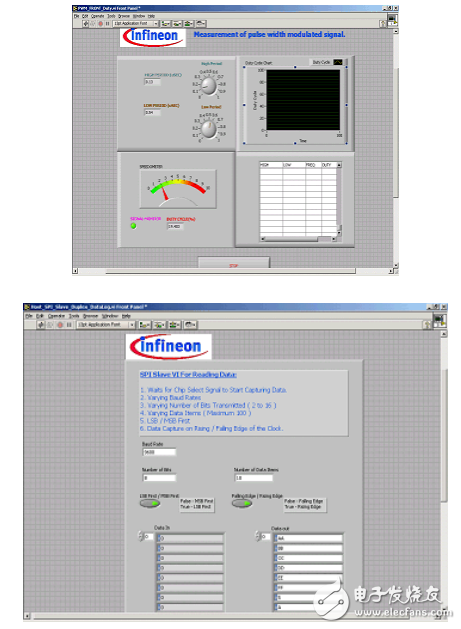

在框架中，我們可以 創建一個 LabVIEW對象 以獲取VI引用，對 于每個測試案例的需 求，都為用戶配置了 輸入控件和顯示控件。執行自動化框架 中的測試案例，需要 調用特定的VI，配 置該VI，最后運行 它。該框架無需用戶參與 就可以執行測試。比 如，測量PWM信號 的解決方案如下： VI測量占空比和信 號頻率，然后將其保 存到Excel文件中。
另一種解決方案涉及 從SPI主機接收數 據。作為從機 SPI 的VI 可 以從主機測試設備 （DUT）中接收數 據。SPI從機工作在不同的波特率和變 化的數據比特下。用 戶可以配置VI，而 其運行取決于測試設 備（DUT）的主 SPI的配置。然而，還有一種解決 方案涉及產生所需的 脈沖個數以測試捕獲 和計數模塊。VI可 以產生在上升沿或者 下降沿觸發的脈沖。 在VI運行時，用 戶可以配置VI以產 生所需個數的脈沖。
