交通燈電路介紹 電路講解 整個電路主要由三個部分組成： 秒脈沖發生電路 倒計時電路 顯示電路 按鍵電路 邏輯門電路 一．秒脈沖發生電路 為了讓電路做到每隔一秒倒計時一次，就需要提供一個秒脈沖發生電路，本設計中利用NE555芯片構成的多諧振蕩器來提供該脈沖。

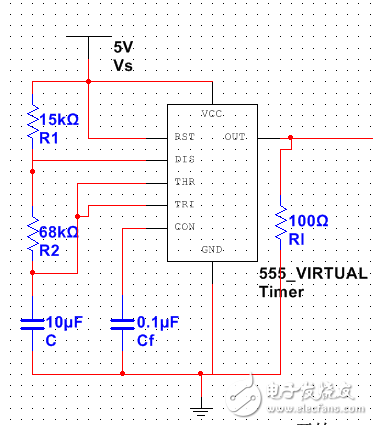

其電路如上圖所示， 該電路產生的脈沖高電平時間計算如下： TH = 0.693*（R1+R2）*C 低電平時間計算如下： TL = 0.693*R2*C 所以根據圖上所提供的元件參數，可以本設計中的高電平時間為 TH = 0.693*（15*10^3+68*10^3）*10*10^（-6） = 0.57秒 TL = 0.693*68*10^3*10*10^（-6） = 0.47秒 所以得出，其周期T = TH+TL = 1.0秒，也就是頻率為1Hz 占空比D = TH / （TH+TL） = 0.5 下圖為用示波器捕捉的脈沖波形： |
|
