[組圖]100-108Mhz/10-15W 發射電路

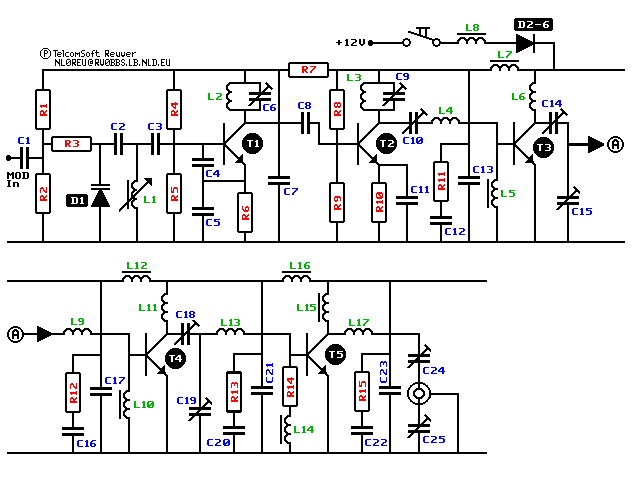

3-Meter Zender (100-108Mhz/10-15W)

De frequentie is opgebouwd uit een oscillator,   C1 = 100nF (MKM)
buffer en eindtrap. Modulatie vindt plaats door C2 = 10pF   (Keramisch)
op de capaciteitsdiode D1 aanwezige gelijkspan- C3 = 120pF (Keramisch)
ning d.m.v. een stereo-multiplex te varieren.    C4 = 47pF   (Keramisch)
Om een goede frequentie-stabiliteit te waarbor- C5 = 220pF (Keramisch)
gen, is de oscillatorkring afgestemd op de hal-   C6 = 0-60pF (Folietrimmer)
ve zendfrequentie (ca. 50Mhz).                   C7 = 10nF   (MKM)
        C8 = 47pF   (Keramisch)
             ONDERDELEN-LIJST                    C9 = 0-60pF (Folietrimmer)
                                 C10 = 0-60pF (Folietrimmer)
R1 = 220k (1/4W)    D1 = BA102 (of BB105)     C11 = 10nF   (MKM)
R2 = 100k (1/4W)    D2 = BY 227               C12 = 1鍲    (MKM)
R3 = 10k (1/4W)    D3 = BY 227               C13 = 270pF (Keramisch)
R4 = 10k (1/4W)    D4 = BY 227               C14 = 0-60pF (Folietrimmer)
R5 = 4k7 (1/4W)     D5 = BY 227               C15 = 0-60pF (Folietrimmer)
R6 = 560?(1/4W)     D6 = BY 227               C16 = 1鍲    (MKM)
R7 = 100?(1/4W)    C17 = 270pF (Keramisch)
R8 = 4k7 (1/4W)       C18 = 0-60pF (Folietrimmer)
R9 = 2k2 (1/4W)     C19 = 0-60pF (Folietrimmer)
R10 = 220?(1/4W)    C20 = 1鍲    (MKM)
R11 = 10? (1/4W)     T1 = BF 199              C21 = 270pF (Keramisch)
R12 = 10? (1/4W)     T2 = BF 199              C22 = 1鍲    (MKM)
R13 = 10? (1/4W)     T3 = 2N2291a             C23 = 270pF (Keramisch)
R14 = 56? (1/2W)     T4 = 2N3924              C24 = 0-60pF (Folietrimmer)
R15 = 10? (1/4W)     T5 = BLY87 (of BLY88)    C25 = 0-60pF (Folietrimmer)

L1...............: Spoelenkern met een doorsnede van 6mm
                   6 Windingen emailledraad van ?.8mm om spoelenkern wikkelen
L2,L3............: 3 Windingen emailledraad van ?.8mm rondom 6mm as wikkelen
L4,L9,L13........: 2 Windingen emailledraag van ?.8mm rondom 6mm as wikkelen
L5,L7,L10,L12,L16: 1 Gats ferrietkraal, 5mm lang en een doorsnee van 4mm
                   2 Windingen emailledraad van ?.4mm in kraal doorhalen
L6...............: 6 Windingen emailledraad van ?.8mm rondom 6mm as wikkelen
L8,L14,L15.......: 2 Gats Ferrietkraal, 12mm lang en een doorsnee van 5mm
                   1 Winding emailledraad van ?.8mm in ferrietkraal doorhalen
L11..............: 4 Windingen emailledraad van ?.8mm rondom 6mm as wikkelen
L17..............: 4 Windingen verzilverdraad van ?mm rondom 8mm as wikkelen
