MAX2683低成本高性能3.5GHz上變頻器

MAX2683低成本高性能3.5GHz上變頻器

摘要：本篇應用筆記描述了MAX2683 3.5GHz上變頻器的特性。文中給出了典型應用電路原理圖，電路中包括用于3.55GHz輸出、1.6GHz LO和350MHz輸入的匹配元件。噪聲系數為~12.5dB，變頻增益8.6dB。這款變頻器集成電路(IC)也可以用作下變頻器。文中給出了幫助工程師進行設計的S參數表格的鏈接。

快速瀏覽MAX2683數據資料

概述

MAX2683是基于Gilbert單元的雙平衡有源混頻器，能夠接收最高達3.5GHz的RF輸入并輸出3.6GHz的IF信號。MAX2683的特點是其可調節的偏置控制、變頻增益、失配時的靈敏度下降和在緊湊結構下仍然很好的隔離。

本篇應用筆記包括混頻器簡要描述、設計技巧提示和MAX2683的典型性能特性。

上變頻器回顧

混頻器的基本性質是頻率變換。幾乎在所有的發射機中都要用到這個性質。在典型的應用中，頻率為f_MOD的調制信號被注入到混頻器的一個端口上，頻率為f_LO的本地振蕩器(LO)信號注入到另一個端口。輸出的射頻(RF)信號被上變頻到f_MOD + f_LO。頻率變換是由頻率為f_MOD的調制信號波形，cos(f_MOD * t)與LO波形相乘得到的。根據三角函數乘法，我們得到下面的等式：

Cos(f_MOD* t) * cos(f_LO* t) = 1/2 cos(f_LO - f_MOD) ± 1/2 cos(f_LO ± f_MOD)

在這個理想的乘法等式中，混頻器的輸出只包含頻率為f_LO - f_MOD和f_LO + f_MOD的信號；也就是說，原始的f_MOD頻率調制信號和本地振蕩器f_LO頻率信號在上變頻器RF輸出端口被完全抑制了。

Gilbert單元有源混頻器是基于射級耦合對兒放大器的。將調制信號分解成共模成分和差模成分可以很好地理解這種放大器的工作原理。調制信號進入一對兒輸入中的一個，另一端通過電容接到AC地。根據對稱的結構，共模成分改變兩分支之間的電流，對于小信號來說，電路就像一個標準的共射極放大器。MAX2683基本放大器使用四個交叉耦合器件將調制信號以LO速率與±相乘，從而實現預期的雙平衡混頻器的特性。這些器件和射極耦合對兒一起組成了Gilbert單元。輸入調制信號時，LO以單端形式注入，另一端通過電容接AC地。LO的正電壓導致外邊一組器件導通，使調制信號以LO速率與±相乘；負電壓導致內部一組器件導通，也使調制信號以LO速率與±相乘。

產品設計與性能特點

MAX2683使用+2.7V至+5.5V單電源供電。采用超小型16引腳TSSOP-EP封裝，具有供3.6GHz特殊應用使用的底部焊盤。MAX2683采用雙平衡Gilbert單元結構，具有單端RF、LO輸入和差分集電極開路輸出端口。差分輸出端口為單端或者差分應用提供了寬帶、靈活的接口。MAX2683具有可調節的偏置控制，由外部電阻設置。這樣用戶可以通過調節電源電流獲得更高的線性度以優化系統性能。用邏輯電平控制激活器件內部的倍頻器，外部本地振蕩器源既可以在全頻也可以在半頻下工作。內部LO濾波器用來減小LO諧波與雜散混頻。圖1是MAX2683應用的簡化框圖。圖2是MAX2683的引腳外形描述。性能特點的細節在下文中描述。

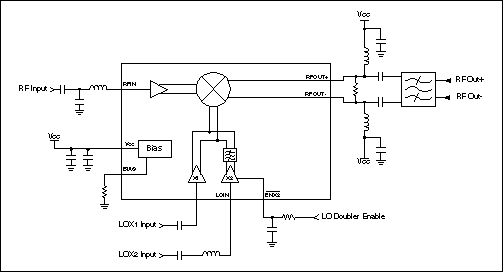

圖1. 簡化的MAX2683應用電路框圖

圖2. MAX2683外部引腳

直流偏置

MAX2683需要一個直流偏置。盡管傳統的無源混頻器用交流信號使器件導通，有源Gilbert單元混頻器需要一個直流電源。直流偏置以V_CC電壓的形式加到器件上。必須加上足夠的電壓使Gilbert單元中的晶體管導通，否則預期的切換動作就不會發生。混頻器工作所需的最小電壓為2.7V。V_CC上升時，簡單的偏置方案使晶體管的開啟更加困難。混頻器的增益升高，壓縮點就隨之升高。因為偏置的改變將影響線性度，而這類變化會影響混頻器產生的諧波和雜散信號電平。偏置的變化還會影響芯片中晶體管的f_t從而改變混頻器的工作頻率范圍。MAX2683的線性度和電源電流可以用一個電阻在外部調節，電阻連接在BIAS和GND之間。額定值為1.2kΩ的電阻將電源電流設置為55mA。減小電阻值能夠提高線性度但是要以電源電流的升高為代價。增加電阻值可以降低電源電流卻使線性度惡化。我們使用820Ω至2.0kΩ之間的電阻。

增益

MAX2683擁有變頻增益，在傳統的應用中，輸出信號將比輸入信號的功率更高。MAX2683的大部分增益來自Gilbert單元中的射極耦合放大器。實現的增益量隨著頻率、工作溫度、振蕩器信號和偏置電平的變化而變化。為了最優化增益和線性度，適當地設計電路板是所有RF、微波電路的關鍵。RF信號線保持盡可能的短以減小損耗、輻射和感應系數。給每一個接地引腳使用單獨的、低感應系數的過孔連接到地平面。為了實現最佳性能，將器件封裝上的裸露焊盤焊接到電路板的地平面。差分集電極開路RFOUT-和RFOUT+端口需要使用與V_CC連接的外部上拉電感和輸出匹配網絡來優化增益性能。調制信號輸入、LO輸入和RF輸出的S參數如表格2所示。設計者可以參考這個表格開發最優的匹配電路以滿足系統規范。

振蕩器信號

MAX2683需要低的振蕩器驅動電平。在基于Gilbert單元的混頻器中，LO信號的主要功能是在交叉耦合的四個器件的外部晶體管和內部晶體管之間切換導通通道。這需要相對小的功率。通常，較低的振蕩器驅動電平能夠改善Gilbert單元混頻器的雜散響應。增加輸入給MAX2683上變頻器的LO功率將使四個耦合器件和射極耦合對兒的晶體管飽和(實際上是“準飽和”)從而降低線性度。當LO驅動電平比額定值小時，變頻增益在5dB至10dB的范圍內基本不受影響。當LO驅動電平進一步減小時，變頻增益將擺動減小。正弦LO信號一般都沒有很多的(諧波相關的)頻率成分。MAX2683與50Ω匹配時典型的LO輸入功率為-5dBm。

工作頻率范圍

MAX2683可以在非常寬的頻率范圍內工作。它既可以作為下變頻器也可以作為上變頻器。通過Gilbert單元四個交叉耦合器件的調制信號的頻率可以高達3.8GHz。如果提供適當的輸出匹配網絡輸出頻率范圍可以達到3.6GHz。MAX2683具有內部LO倍頻器，外部LO可以以全頻率或半頻率工作。以半頻率工作的好處是減小了不期望的通過放大器到達天線的LO泄漏信號。倍頻器之后集成有內部LO帶通濾波器用來幫助抑制LO諧波含量和雜散混頻信號。使用LO倍頻器的方法是以邏輯低電平驅動ENX2并將半頻率外部LO連接到LOX2端口。以邏輯高電平驅動ENX2并將全頻外部LO連接至LOX1端口就可以關閉和旁路LO倍頻器與LO濾波器。關閉LO倍頻器的好處是能將電源電流減小15mA。LOX1的最大頻率范圍是3.9GHz，LOX2的頻率范圍是最高1.95GHz。

噪聲系數

Gilbert單元結構不是低噪聲結構。混頻器噪聲系數主要來自四個集電極交叉耦合晶體管的散粒噪聲、射極耦合對兒的兩個晶體管的噪聲和射極耦合對兒使用的兩個反饋電阻的熱噪聲。輸入的LO功率非常低時，LO的切換動作可以影響到混頻器的噪聲系數。MAX2683典型的噪聲系數是12.5dB。

匹配電路

為了實現最優的性能需要對三個端口進行適當的匹配。表格1提供了這三個端口完整的S參數，頻率范圍從50MHz到6GHz。設計者可以參考此表格選擇最佳的匹配電路來滿足系統規范。本應用筆記包含一個展示了三個端口典型匹配電路的應用電路原理圖。輸入端口匹配到350MHz，LO端口匹配到1.6GHz，輸出端口匹配到3.55GHz。

表1. MAX2683的S參數(點擊鏈接查看表格)

表1.1 F輸入S₁₁參數

FREQ.	5VDC	5VDC	3.3VDC	3.3VDC	FREQ.	5VDC	5VDC	3.3VDC	3.3VDC
(MHz)	Amplitude	Degree	Amplitude	Degree	(MHz)	Amplitude	Degree	Amplitude	Degree
50	0.868	-4.4	0.868	-4.5	3050	0.566	-147.1	0.557	-154.6
100	0.851	-7.7	0.850	-7.9	3100	0.563	-147.5	0.555	-157.1
150	0.817	-13.9	0.813	-16.4	3150	0.562	-151.9	0.556	-159.2
200	0.801	-10.1	0.797	-11.6	3200	0.544	-154.3	0.559	-162.4
250	0.816	-11.8	0.814	-12.5	3250	0.568	-156.6	0.564	-164.7
300	0.831	-21.1	0.830	-22.5	3300	0.574	-160.0	0.572	-167.1
350	0.791	-22.4	0.789	-25.0	3350	0.583	-162.0	0.582	-169.4
400	0.770	-27.4	0.578	-30.0	3400	0.593	-164.0	0.592	-171.2
450	0.710	-27.2	0.639	-30.6	3450	0.604	-167.3	0.603	-174.2
500	0.715	-28.3	0.700	-29.9	3500	0.617	-169.1	0.616	-176.4
550	0.713	-30.8	0.701	-32.2	3550	0.631	-171.4	0.636	-178.7
600	0.705	-33.3	0.691	-34.8	3600	0.644	-173.8	0.644	179.0
650	0.698	-35.8	0.688	-37.5	3650	0.657	-176.2	0.656	176.3
700	0.690	-38.4	0.680	-40.1	3700	0.669	-178.8	0.665	173.5
750	0.682	-40.9	0.672	-42.6	3750	0.678	178.6	0.672	170.8
800	0.672	-43.1	0.662	-44.9	3800	0.685	175.8	0.677	168.1
850	0.665	-45.0	0.654	-47.0	3850	0.688	172.2	0.677	165.2
900	0.660	-47.0	0.648	-49.1	3900	0.689	170.1	0.674	162.0
950	0.654	-49.1	0.643	-51.3	3950	0.684	167.0	0.666	158.9
1000	0.651	-50.9	0.638	-52.0	4000	0.675	164.0	0.654	155.0
1050	0.635	-55.1	0.623	-58.0	4050	0.661	163.3	0.639	136.0
1100	0.635	-58.1	0.622	-61.5	4100	0.648	160.1	0.624	153.7
1150	0.633	-60.3	0.618	-63.6	4150	0.632	158.2	0.608	151.2
1200	0.631	-61.9	0.617	-65.6	4200	0.615	155.7	0.591	148.8
1250	0.631	-63.5	0.619	-67.1	4250	0.599	152.2	0.575	146.5
1300	0.633	-65.2	0.618	-68.6	4300	0.584	151.9	0.561	144.4
1350	0.633	-66.7	0.615	-70.4	4350	0.571	149.7	0.550	142.4
1400	0.630	-68.7	0.615	-72.4	4400	0.561	147.8	0.541	140.7
1450	0.630	-70.7	0.615	-74.5	4450	0.553	146.7	0.535	139.0
1500	0.630	-72.7	0.614	-76.5	4500	0.549	144.2	0.532	137.1
1550	0.629	-74.8	0.614	-78.1	4550	0.547	140.5	0.532	133.4
1600	0.627	-77.3	0.612	-81.0	4600	0.548	138.8	0.534	131.8
1650	0.622	-79.9	0.607	-82.2	4650	0.552	137.3	0.541	130.4
1700	0.619	-82.5	0.604	-85.9	4700	0.558	135.9	0.548	129.1
1750	0.618	-85.0	0.604	-89.4	4750	0.566	134.4	0.556	127.5
1800	0.618	-87.6	0.605	-92.1	4800	0.577	133.1	0.569	126.2
1850	0.616	-90.5	0.604	-95.0	4850	0.589	131.7	0.581	124.9
1900	0.615	-93.3	0.602	-98.2	4900	0.604	130.4	0.595	123.6
1950	0.612	-96.0	0.600	-101.0	4950	0.616	128.9	0.607	122.1
2000	0.612	-98.7	0.601	-103.2	5000	0.628	127.3	0.619	120.4
2050	0.609	-96.7	0.600	-100.9	5050	0.671	127.8	0.644	120.9
2100	0.614	-98.1	0.605	-102.6	5100	0.660	127.9	0.644	121.2
2150	0.620	-100.0	0.613	-105.1	5150	0.663	127.7	0.647	121.1
2200	0.626	-102.0	0.618	-107.5	5200	0.668	127.2	0.651	120.1
2250	0.634	-105.1	0.626	-109.9	5250	0.671	126.2	0.654	119.4
2300	0.640	-107.5	0.632	-112.4	5300	0.674	124.3	0.653	117.9
2350	0.644	-110.1	0.636	-115.1	5350	0.672	123.1	0.650	116.1
2400	0.647	-112.2	0.636	-118.1	5400	0.668	121.4	0.644	114.3
2450	0.642	-115.0	0.634	-121.0	5450	0.659	119.4	0.632	112.4
2500	0.645	-116.7	0.632	-123.9	5500	0.647	117.7	0.618	110.9
2550	0.642	-119.3	0.626	-126.7	5550	0.633	116.4	0.603	108.0
2600	0.636	-122.0	0.616	-129.5	5600	0.620	114.6	0.591	107.4
2650	0.627	-124.4	0.604	-132.1	5650	0.608	113.1	0.581	106.5
2700	0.616	-127.1	0.596	-134.3	5700	0.598	111.4	0.572	105.2
2750	0.608	-129.2	0.590	-136.4	5750	0.587	109.6	0.563	103.3
2800	0.600	-131.1	0.584	-138.8	5800	0.577	108.1	0.554	101.4
2850	0.592	-134.2	0.577	-141.4	5850	0.569	106.2	0.547	99.9
2900	0.583	-136.7	0.569	-144.1	5900	0.562	105.1	0.541	98.5
2950	0.576	-139.2	0.562	-146.7	5950	0.556	103.0	0.557	97.1
3000	0.570	-141.7	0.558	-149.2	6000	0.551	102.1	0.553	96.0

表1.2 LOX1輸入S₁₁參數

FREQ.	5VDC	5VDC	3.3VDC	3.3VDC	FREQ.	5VDC	5VDC	3.3VDC	3.3VDC
(MHz)	Amplitude	Degree	Amplitude	Degree	(MHz)	Amplitude	Degree	Amplitude	Degree
50	0.648	-30.3	0.648	-30.4	3050	0.155	173.0	0.162	170.5
100	0.460	-33.8	0.459	-39.9	3100	0.157	169.0	0.164	165.7
150	0.382	-32.2	0.381	-32.2	3150	0.159	165.0	0.167	161.5
200	0.343	-30.7	0.342	-30.7	3200	0.162	161.0	0.169	157.7
250	0.318	-29.8	0.318	-29.0	3250	0.165	158.0	0.173	154.4
300	0.301	-29.6	0.300	-29.8	3300	0.168	155.0	0.175	151.6
350	0.287	-30.0	0.287	-30.2	3350	0.171	152.0	0.177	149.5
400	0.276	-30.7	0.276	-30.9	3400	0.173	150.0	0.179	147.7
450	0.266	-30.7	0.267	-32.1	3450	0.173	149.0	0.178	146.1
500	0.260	-33.3	0.261	33.6	3500	0.172	147.0	0.177	144.8
550	0.260	-33.3	0.261	-33.6	3550	0.170	146.0	0.174	143.6
600	0.255	-35.1	0.250	-37.0	3600	0.167	145.0	0.171	142.9
650	0.250	-37.0	0.248	-39.4	3650	0.162	145.0	0.166	142.4
700	0.245	-41.1	0.245	-41.5	3700	0.155	145.0	0.160	142.1
750	0.244	-43.4	0.245	-43.8	3750	0.148	144.0	0.152	141.9
800	0.244	-45.6	0.245	-46.1	3800	0.140	144.0	0.143	141.2
850	0.250	-47.7	0.246	-48.3	3850	0.131	144.0	0.134	141.4
900	0.245	-50.0	0.247	-50.7	3900	0.122	144.0	0.126	140.5
950	0.246	-52.3	0.247	-53.3	3950	0.112	143.0	0.116	139.4
1000	0.246	-54.7	0.246	-55.0	4000	0.102	142.0	0.106	137.9
1050	0.242	-59.1	0.242	-60.5	4050	0.100	142.0	0.104	138.4
1100	0.240	-61.5	0.240	-62.3	4100	0.091	141.0	0.095	137.1
1150	0.238	-63.1	0.238	-63.9	4150	0.083	139.0	0.087	135.1
1200	0.235	-64.7	0.236	-65.5	4200	0.074	138.0	0.079	132.5
1250	0.233	-66.2	0.233	-67.1	4250	0.067	135.0	0.071	129.8
1300	0.230	-68.0	0.230	-68.9	4300	0.060	133.0	0.065	126.7
1350	0.226	-69.7	0.226	-70.5	4350	0.055	129.0	0.060	123.0
1400	0.222	-71.5	0.222	-72.5	4400	0.050	126.0	0.055	119.1
1450	0.218	-73.6	0.218	-74.6	4450	0.046	123.0	0.051	116.3
1500	0.214	-75.9	0.214	-77.0	4500	0.045	123.0	0.050	115.8
1550	0.209	-78.4	0.211	-79.5	4550	0.045	124.0	0.050	117.2
1600	0.205	-81.1	0.207	-82.2	4600	0.047	126.0	0.053	118.8
1650	0.202	-84.0	0.204	-85.2	4650	0.053	128.0	0.058	121.2
1700	0.199	-87.1	0.200	-88.4	4700	0.060	129.0	0.064	122.7
1750	0.197	-90.5	0.199	-91.9	4750	0.068	130.0	0.072	123.9
1800	0.195	-94.0	0.197	-95.4	4800	0.076	130.0	0.064	122.5
1850	0.195	-97.4	0.197	-99.0	4850	0.083	130.0	0.086	125.3
1900	0.195	-97.5	0.197	-102.4	4900	0.091	131.0	0.094	126.4
1950	0.194	-101.0	0.195	-106.6	4950	0.099	132.0	0.102	127.6
2000	0.193	-105.0	0.195	-109.5	5000	0.100	133.0	0.111	128.6
2050	0.196	-110.0	0.199	-111.4	5050	0.122	132.0	0.125	128.0
2100	0.199	-112.0	0.202	-113.7	5100	0.129	132.0	0.131	128.0
2150	0.201	-114.0	0.204	-116.0	5150	0.134	133.0	0.137	129.4
2200	0.202	-116.0	0.206	-128.1	5200	0.139	133.0	0.142	129.2
2250	0.204	-118.0	0.208	-120.0	5250	0.142	133.0	0.144	128.5
2300	0.205	-120.0	0.209	-122.0	5300	0.144	132.0	0.146	127.4
2350	0.205	-122.0	0.209	-123.8	5350	0.144	130.0	0.146	125.5
2400	0.204	-123.0	0.208	-125.1	5400	0.141	127.0	0.142	123.2
2450	0.202	-125.0	0.206	-127.4	5450	0.136	125.0	0.137	120.1
2500	0.200	-127.0	0.204	-129.7	5500	0.129	122.0	0.131	116.5
2550	0.197	-129.0	0.202	-132.4	5550	0.121	1118.0	0.121	112.9
2600	0.193	-132.0	0.198	-135.7	5600	0.110	113.0	0.117	106.4
2650	0.189	-136.0	0.193	-139.6	5650	0.098	106.0	0.100	99.3
2700	0.183	-141.0	0.187	-144.4	5700	0.088	99.0	0.091	190.9
2750	0.175	-146.0	0.179	-149.4	5750	0.079	189.0	0.083	181.1
2800	0.168	-151.0	0.172	-154.6	5800	0.070	78.0	0.076	169.3
2850	0.162	-156.0	0.167	-159.9	5850	0.065	63.0	0.073	155.9
2900	0.157	-161.0	0.163	-165.1	5900	0.063	49.0	0.073	142.0
2950	0.155	-167.0	0.161	-170.9	5950	0.064	33.0	0.075	28.5
3000	0.153	-173.0	0.160	-176.7	6000	0.067	18.0	0.079	16.1

表1.3 LOX2輸入S₁₁參數

FREQ.	5VDC	5VDC	3.3VDC	3.3VDC	FREQ.	5VDC	5VDC	3.3VDC	3.3VDC
(MHz)	Amplitude	Degree	Amplitude	Degree	(MHz)	Amplitude	Degree	Amplitude	Degree
50	0.756	-18.6	0.775	-19.6	1550	0.304	-92.1	0.306	-93.3
100	0.619	-26.4	0.625	-27.2	1600	0.301	-94.5	0.304	-95.7
150	0.537	-29.1	0.599	-29.7	1650	0.299	-97.1	0.303	-98.4
200	0.488	-30.7	0.489	-31.2	1700	0.299	-99.8	0.302	-101.1
250	0.455	-32.2	0.456	-32.7	1750	0.298	-102.3	0.300	-103.9
300	0.431	-34.1	0.432	-34.5	1800	0.298	-105.4	0.301	-106.7
350	0.411	-35.1	0.413	-36.6	1850	0.299	-108.1	0.301	-109.5
400	0.395	-38.4	0.397	-38.8	1900	0.299	-110.8	0.303	-112.2
450	0.382	-40.8	0.382	-41.3	1950	0.302	-113.4	0.305	-114.7
500	0.370	-43.4	0.372	-43.9	2000	0.303	-115.9	0.307	-117.4
550	0.362	-46.1	0.362	-46.6	2050	0.310	-117.1	0.314	-118.6
600	0.354	-48.8	0.355	-49.4	2100	0.315	-119.2	0.319	-120.7
650	0.348	-51.6	0.349	-52.2	2150	0.305	-115.0	0.324	-122.7
700	0.344	-54.3	0.345	-55.9	2200	0.324	-123.0	0.329	-124.6
750	0.341	-57.1	0.342	-57.9	2250	0.327	-124.8	0.332	-126.4
800	0.338	-59.9	0.340	-60.5	2300	0.330	-126.5	0.335	-128.2
850	0.337	-62.4	0.337	-632.0	2350	0.334	-128.1	0.327	-129.9
900	0.335	-65.0	0.336	-65.7	2400	0.335	-129.7	0.339	-131.4
950	0.332	-67.3	0.334	-68.0	2450	0.335	-131.4	0.337	-133.2
1000	0.331	-69.4	0.332	-70.2	2500	0.333	-133.1	0.336	-137.9
1050	0.326	-72.1	0.327	-73.4	2550	0.330	-134.7	0.333	-136.7
1100	0.325	-74.6	0.325	-75.6	2600	0.325	-136.8	0.330	-138.7
1150	0.323	-76.3	0.325	-77.1	2650	0.319	-138.8	0.323	-140.8
1200	0.322	-78.1	0.323	-78.9	2700	0.312	-140.7	0.316	-142.9
1250	0.319	-79.8	0.321	-80.7	2750	0.305	-142.6	0.309	-144.9
1300	0.316	-81.5	0.318	-82.5	2800	0.299	-144.7	0.303	-146.0
1350	0.327	-71.1	0.315	-84.4	2850	0.295	-146.9	0.298	-147.1
1400	0.312	-85.4	0.313	-83.4	2900	0.291	-149.1	0.293	-151.4
1450	0.308	-87.4	0.311	-88.5	2950	0.287	-151.4	0.289	-153.7
1500	0.306	-89.7	0.309	-90.9	3000	0.285	-153.6	0.287	-156.0

表1.4 上變頻器輸出S₂₂參數

FREQ.	5VDC	5VDC	3.3VDC	3.3VDC	FREQ.	5VDC	5VDC	3.3VDC	3.3VDC
(MHz)	Amplitude	Degree	Amplitude	Degree	(MHz)	Amplitude	Degree	Amplitude	Degree
50	0.883	-6.1	0.912	-6.9	3050	0.739	129.7	0.738	129.6
100	0.962	-11.1	0.883	-11.5	3100	0.729	126.8	0.729	126.8
150	0.838	-14.6	0.857	-14.7	3150	0.710	124.5	0.711	124.7
200	0.827	-16.5	0.845	-16.5	3200	0.686	122.6	0.687	122.8
250	0.841	-17.6	0.859	-18.3	3250	0.654	120.8	0.657	121.1
300	0.854	-20.3	0.871	-21.1	3300	0.620	119.0	0.625	119.4
350	0.863	-23.0	0.878	-24.2	3350	0.589	116.8	0.595	117.4
400	0.863	-26.4	0.877	-27.3	3400	0.564	114.6	0.570	115.0
450	0.858	-29.7	0.872	-30.7	3450	0.543	111.7	0.551	112.2
500	0.851	-33.3	0.864	-34.3	3500	0.532	108.6	0.541	109.1
550	0.841	-37.6	0.853	-38.7	3550	0.530	105.6	0.541	106.2
600	0.827	-42.4	0.840	-43.6	3600	0.539	103.6	0.550	103.8
650	0.812	-47.8	0.825	-49.1	3650	0.558	101.0	0.570	101.8
700	0.793	-53.7	0.807	-55.2	3700	0.583	99.9	0.597	100.5
750	0.774	-59.7	0.787	-61.6	3750	0.613	99.4	0.628	99.9
800	0.756	-65.6	0.762	-67.7	3800	0.644	99.4	0.660	99.8
850	0.739	-71.0	0.737	-73.1	3850	0.672	99.7	0.690	99.9
900	0.723	-75.7	0.714	-77.1	3900	0.694	100.4	0.713	100.2
950	0.709	-79.1	0.700	-79.9	3950	0.707	100.1	0.726	100.3
1000	0.712	-83.3	0.715	-83.7	4000	0.706	100.5	0.725	100.3
1050	0.715	-87.0	0.711	-87.6	4050	0.690	103.2	0.709	102.8
1100	0.718	-89.3	0.717	-89.4	4100	0.667	102.9	0.686	102.3
1150	0.723	-91.1	0.723	-91.0	4150	0.635	101.9	0.623	101.2
1200	0.725	-93.0	0.727	-93.2	4200	0.599	100.1	0.615	99.3
1250	0.723	-95.4	0.726	-95.6	4250	0.563	97.3	0.578	96.2
1300	0.715	-98.1	0.720	-98.3	4300	0.531	93.2	0.547	92.0
1350	0.702	-101.0	0.708	-101.0	4350	0.512	87.8	0.527	86.7
1400	0.684	-104.6	0.691	-104.0	4400	0.505	81.7	0.521	80.6
1450	0.661	-108.6	0.669	-109.0	4450	0.511	75.7	0.527	74.7
1500	0.633	-112.8	0.642	-113.0	4500	0.532	70.8	0.547	69.8
1550	0.692	-116.9	0.621	-117.3	4550	0.562	57.3	0.576	86.4
1600	0.594	-121.7	0.609	-122.2	4600	0.594	65.3	0.609	64.4
1650	0.577	-126.5	0.589	-127.0	4650	0.627	64.4	0.641	63.6
1700	0.569	-130.9	0.581	-131.6	4700	0.656	64.7	0.669	63.9
1750	0.567	-135.5	0.581	-136.1	4750	0.677	66.0	0.689	65.2
1800	0.571	-140.1	0.585	-140.7	4800	0.694	67.7	0.705	67.0
1850	0.580	-144.0	0.595	-144.9	4850	0.703	69.8	0.711	69.0
1900	0.592	-148.2	0.607	-148.9	4900	0.706	71.9	0.715	71.1
1950	0.608	-151.0	0.623	-152.6	4950	0.702	73.6	0.710	72.8
2000	0.624	-155.0	0.639	-156.9	5000	0.691	75.0	0.699	74.2
2050	0.651	-156.0	0.667	-157.7	5050	0.697	77.1	0.705	76.3
2100	0.674	-166.5	0.689	-151.3	5100	0.694	76.8	0.702	75.7
2150	0.689	-163.5	0.704	-167.7	5150	0.684	74.5	0.692	73.6
2200	0.704	-166.7	0.717	-167.8	5200	0.665	70.8	0.673	69.7
2250	0.711	-170.3	0.723	-171.5	5250	0.644	65.9	0.651	64.7
2300	0.703	-174.0	0.714	-175.2	5300	0.624	60.2	0.631	59.0
2350	0.687	-177.0	0.695	-178.4	5350	0.607	54.3	0.613	53.9
2400	0.669	-179.9	0.677	178.6	5400	0.592	48.9	0.598	47.5
2450	0.647	176.0	0.652	175.3	5450	0.581	44.5	0.585	43.3
2500	0.622	173.6	0.627	172.3	5500	0.573	41.7	0.578	40.5
2550	0.604	170.5	0.609	169.2	5550	0.569	40.3	0.574	39.1
2600	0.592	166.9	0.597	165.6	5600	0.567	39.7	0.570	38.6
2650	0.589	163.0	0.593	161.7	5650	0.565	40.1	0.569	39.1
2700	0.594	158.8	0.590	157.7	5700	0.565	41.2	0.568	40.2
2750	0.609	154.4	0.612	153.4	5750	0.566	42.6	0.569	41.7
2800	0.631	149.9	0.634	149.0	5800	0.570	43.7	0.572	42.9
2850	0.656	145.3	0.658	144.6	5850	0.576	45.1	0.580	44.3
2900	0.682	141.4	0.683	140.8	5900	0.583	46.0	0.586	45.5
2950	0.709	137.6	0.710	137.2	5950	0.597	47.0	0.595	46.3
3000	0.729	133.9	0.728	133.6	6000	0.605	47.4	0.609	46.7

線性和動態范圍

Gilbert單元結構實現的混頻器并不具備很高的動態范圍。下面兩個等式描述了線性度動態范圍和無雜散的動態范圍：

線性動態范圍 = P_1dB - [NF + G + 3dB -114 dBm + 10 log₁₀(BW)]
無雜散動態范圍 = 2/3 [IP₃ - G - NF -10 log₁₀(BW) + 114 dBm]

其中P_1dB是混頻器在1dB增益壓縮點的輸出功率(以dBm為單位)，NF是混頻器的噪聲系數(以dB為單位)，G是混頻器的變頻增益(以dB為單位)，BW是混頻器的帶寬(以dB為單位)，IP₃是輸出三階截取點(以dB為單位)。這些等式說明動態范圍是噪聲系數、輸出壓縮點、截取點和增益的函數。因為MAX2683具有中等的變頻增益，所以其動態范圍不算很低。MAX2683的線性度可以通過一個電阻在外部控制。增加或減小偏置電阻值將改變MAX2683的線性度。改變偏置電阻時應該在線性度和電源電流之間作出權衡折衷的選擇。

典型應用

圖3所示為一個典型的上變頻器應用電路。如圖中標示出的，混頻器是一個帶有RF輸入放大器的基于Gilbert單元的乘法器。此類雙平衡混頻器提供良好的端口間隔離并且在輸出端沒有LO信號。RF輸出端口被配置為差分工作結構。而RF輸入和LO輸入可以以單端模式驅動。LO和RF輸入電阻為50Ω。混頻器的輸出需要外部匹配網絡將高輸出阻抗轉換成較低阻抗以滿足系統要求。這種阻抗轉換和差分至單端結構的轉換需要使用一個平衡非平衡轉換器或者一個阻抗匹配轉換器。應用電路的測試數據如表2所示。

圖3. MAX2683應用電路原理圖

表2. MAX2683的應用測試數據

(測試條件：V_CC = +5.0V, R_BIAS = 1.2kΩ, /ENX2\ = GND, f_RFIN = 350MHz, P_RFIN = -20dBm, f_LO = 1600MHz, P_LO = -5dBm；所有輸入輸出端口的終端電阻都為50Ω；RFOUT+和RFOUT-匹配至單端50Ω負載；除非特殊聲明，T_A = +25°C。)

PARAMETER	CONDITIONS		TESTED	UNITS
Input Frequency Range	Note 1		350	MHz
RF Output Frequency Range	Note 1		3.55	GHz
LOX2 Frequency Range			1.6	GHz
LOX1 Frequency Range			N/A	GHz
Conversion Gain	f_LOX2 = 1600MHz, f_RFOUT = 3.55GHz, V_CC = +5V		8.6	dB
Gain Variation over Temperature	T_A = -40°C to +85°C, V_CC = +5V		TBD	dB
Input 1dB Compression Point	f_LOX2 = 1600MHz, f_RFOUT = 3.55GHz, V_CC = +5V		-6	dBm
Input Third-Order Intercept Point	f_LOX2 = 1600MHz, f_RFOUT = 3.55GHz, V_CC = +5V, Note 2		+1.3	dBm
Input Second-Order Intercept Point	f_LOX2 = 1600MHz, f_RFOUT= 3.55GHz, V_CC = +5V		+42.6	dBm
Noise Figure			TBD	dB
RFIN Input Return Loss	At 350 MHz		<-20	dB
LOX2 Leakage at RFIN	/ENX2\ = GND	f_RFIN = 1 x f_LO	-42	dBm
		f_RFIN = 2 x f_LO	-38
		f_RFIN = 3 x f_LO	-49
LOX1 Leakage at RFIN	/ENX2\ = V_cc	f_RFOUT= 1 x f_LO	N/A	dBm
LOX2 Leakage at IFOUT+, RFOUT-	/ENX2\ = GND	f_RFOUT = 1 x f_LO	-32.7	dBm
		f_RFOUT = 2 x f_LO	-16.4
		f_RFOUT = 3 x f_LO	-53.1
LOX1 Leakage at IFOUT+, RFOUT-	/ENX2\ = V_cc	f_RFOUT = 1 x f_LO	-39	dBm
LOX1, LOX2 Input Return Loss			-18	dB

注解

注釋1. 本器件是專為此特定的頻率范圍設計的。在此頻率范圍之外也可能工作但是性能不能夠保證。
注釋2. 使用350MHz和351MHz的兩個單音信號測試IIP3，每個單音信號-20dBm, f_RFLO = 1.6GHz。
注釋3. IIP2是在f_RFIIN = 350MHz, P_RFIN = -20dBm, f_LO = 1.6GHz的條件下測量的。
注釋4. 優化輸入匹配，使f_RFIIN = 350MHz時有最佳的回波損耗。

閱讀全文

基于數字上變頻器的中頻調制器

數字上變頻器是產生調制信號的一個重要環節，通過對數字中頻上變頻基本原理和技術特點的研究，采用ADI公司AD9957數字上變頻器實現了常見的幾種碼速率較高的調制波形。

2011-07-11 11:29:45

3315

可編程數字上變頻器HSP50415的結構、功能和特點

介紹了Intersil公司推出的可編程數字上變頻器HSP50415的結構、功能和特點，給出了HSP50415在數字上變頻應用中與TMS320VC5509的接口電路。

2018-08-29 09:50:22

4867

2400 MHz上變頻器的資料分享

描述上變頻器2400 MHz

2022-08-11 07:00:05

3.5GHz產業市場巨大

2013年初，在巴塞羅那全球移動通信大會期間舉辦的3.5GHz圓桌會上，3.5GHz興趣小組與其他多個業界組織取得共識，呼吁業界對于3.5GHz頻譜應重點關注使用同一制式，以確保全球實現頻譜協同

2019-06-17 06:25:08

3.5GHz無線本地環路收發信機射頻芯片

率或者1/2頻率上。內置本振濾波器可減少LO諧波分量和雜波混頻。請參考應用筆記"MAX2683低成本高性能3.5GHz上變頻器"中MAX2683/MAX2684作為上變頻器的性能

2008-09-17 17:31:49

上變頻問題

想請問一下，我想將一個數據進行上變頻，需要將其分成IQ兩路，是用希爾伯特濾波器對其變換，還是直接串并轉換就行了

2017-06-28 10:50:05

AD9361的上變頻怎么設置？怎么確定頻率變成多少？

AD9361的上變頻怎么設置，怎么確定頻率變成多少？

2023-10-18 07:17:24

AD9552BCPZ-REEL7

振蕩器頻率上變頻器

2023-03-28 18:28:45

AD9739上變頻功能實現原理是什么？

最近在評估 AD9739，但對其上變頻功能有些疑問，請專家解答，謝謝！ 1） AD9739 的上變頻功能實現原理是什么？ 2）進入AD9739的信號是否必須是經過IQ正交調制后的，即必須是實信號而非IQ復信號？ 3）AD9739之后是否需要加帶通濾波，還是AD9739已包含？

2023-12-14 07:23:33

FUB-28-01上變頻器銷售

FUB-28-01上變頻器產品介紹FUB-28-01詢價熱線FUB-28-01現貨FUB-28-01代理王先生*** 深圳市首質誠科技有限公司, FUB系列平衡上變頻器提供七個波導帶，覆蓋從18到

2018-12-04 14:55:39

FUB-42-01上變頻器銷售

FUB-42-01上變頻器產品介紹FUB-42-01詢價熱線FUB-42-01現貨FUB-42-01代理王先生*** 深圳市首質誠科技有限公司, FUB系列平衡上變頻器提供七個波導帶，覆蓋從18到

2018-12-04 14:53:29

LTC5510有源混頻器在上變頻和下變頻應用中均可提供高性能

。LTC5510是一款1MHz至6GHz的有源混頻器，可在極寬的輸入帶寬上提供高性能，該器件可用于上變頻和下變頻應用，具備靈活的電源，停機時功率極低，僅需要很低(0dBm)的LO驅動電平。圖1顯示了一個可用帶寬為

2019-06-21 08:15:41

N8211A N8212A性能上變頻器安全功能指南

N8211A/N8212A性能上變頻器，安全功能指南

2019-10-17 08:32:29

N8211A和N8212A性能上變頻器SCPI編程指南

N8211A/N8212A性能上變頻器，SCPI編程指南

2019-10-30 17:02:30

N8211A和N8212A性能上變頻器用戶指南

N8211A/N8212A性能上變頻器，用戶指南

2019-10-29 07:00:04

N8211A模擬上變頻器合成儀器模塊，250 kHz至20/40 GHz

N8211A模擬上變頻器合成儀器模塊，250 kHz至20/40 GHz

2019-10-22 11:23:58

PXI 5610實現上變頻信號發送

目前需要PXI5610實現基帶信號的上變頻輸出，但是對具體需要什么設備及控制流程都不是太清晰，希望哪位大神可以給些指點或者例程。多謝

2020-12-01 13:33:31

RFUV1003 上變頻器產品介紹

RFUV1003產品詳情QORVO的RFUV1003是一款12GHz至16GHz GaAspHEMT上變頻器，集成了LO緩沖放大器，平衡的單邊帶（鏡像抑制）混頻器后跟可變增益放大器和DC去耦電容。高性能

2019-08-02 17:08:33

基于LTCC工藝的微型寬帶混頻器應用概述

，頻率覆蓋范圍從750 MHz to 15GHz。該系列產品用途很廣，既可作為下變頻器，也可作為上變頻器，并且其寬帶特性使該產品的應用領域非常廣。

2019-06-26 07:14:57

寬帶巴倫設計的3 GHz至20 GHz高性能混頻器

IF。該高性能雙平衡混頻器可用于上變頻或下變頻。該混頻器采用2 mm × 3 mm、12引腳小型QFN封裝，提供23 dBm IIP3和14 dBm P1dB。采用3.3 V電源供電時，混頻器功耗為132

2021-01-08 07:58:43

怎么實現基于AD9857的數字上變頻電路設計？

AD9857的工作原理是什么？AD9857的數據傳輸過程是怎樣的？AD9857電力線通信發射機中的應用是什么？怎么實現基于AD9857的數字上變頻電路設計？

2021-05-31 06:48:26

數字上變頻器IC調制復雜調制

作者：英國模擬器件公司的Ken Gentile 改進的14位架構，簡化的同步和增強的節能電路是該正交數字上變頻器的一些特性。（轉載許可）最早出現在2000年8月號的微波和射頻

2019-07-22 08:23:38

有什么方法可以為WiMAX應用提供上變頻轉換嗎？

請問一下有什么方法可以為WiMAX應用提供上變頻轉換嗎？

2021-04-23 06:34:51

有關AD9361的上變頻

下圖是AD9361上變頻后的頻譜。現在已經知道9361內部DAC輸出是10.23MHz的正弦波，然后我想上變頻到1575.45MHz（我在初始化結構體里面設置的，c語言），但是測試時下圖可以看到

2018-05-18 19:41:33

混頻器ADL5350，想了解其上變頻電路？

新手求助，ADL5350為上\下變頻混頻器，其應用手冊里只有下變頻電路，現在想了解其上變頻電路。ADL5350的下變頻電路是：8腳（輸出）=1腳（輸入）-3腳那其上變頻電路是不是：1腳（輸入）=8腳（輸入）+3腳？？？？有知道的大神請告知，感激不盡！！

2012-09-23 21:04:39

請問如何實現無線基礎設施使用的3.5GHz LNA的設計？

如何實現無線基礎設施使用的3.5GHz LNA的設計？

2021-04-20 07:02:50

請問有HMC213上變頻雜散抑制指標嗎

最近在使用HMC213設計射頻鏈路，器件手冊只給出了下變頻時中頻輸出口的雜散抑制度指標，我現在需要使用HMC213做上變頻，想請問一下有沒有該芯片上變頻時射頻口的雜散抑制度測試指標。謝謝！

2019-02-21 14:19:53

高線性度650MHz至1000MHz上變頻下變頻混頻器MAX2032相關資料分享

的1700MHz至2200MHz混頻器，使該系列無源上變頻器和下變頻器非常適合應用在采用相同PCB布局用于兩個頻段。該MAX2032可在一個緊湊的20引腳thinQFN封裝（5mm x5mm）帶裸焊盤。電氣性能是保證在擴展-40°C至+85°C溫度范圍。

2021-05-18 06:47:14

MAX2683, MAX2684 pdf datasheet

local loop (WLL) and digital microwave radio (DMR) applications in the 3.4GHz to 3.8GHz frequency band. The MAX2683 is optimized for downco

2008-09-17 16:38:12

數字正交上變頻器AD9857

AD9857是AD公司生產的一種高性能通用數字正交上變頻器.它在內部集成有高速直接數字頻率合成器、14位數模轉換器、信頻電路、數字濾波器以及其它的數字信號處理功能.可用于通用I/

2009-04-22 14:29:07

ADMV1017BCCZ是一款硅鍺 (SiGe)、微波、上變頻器和下變頻器

ADMV1017BCCZAnalog Devices 的 ADMV1017 是一款基于硅鍺 (SiGe) 的微波塊上/下轉換器，射頻頻率范圍為 24 至 29.5 GHz。上變頻器提供兩種頻率轉換

2022-10-30 10:11:16

ADMV1128BBCZ是一款微波上變頻器和下變頻器

ADMV1128BBCZAnalog Devices 的 ADMV1128 是一款微波上變頻器和下變頻器，射頻頻率為 24 至 29.5 GHz。它在單個芯片中集成了一個上變頻器（一個發射器）、一個

2022-10-30 10:14:19

ADRF6780ACPZN-R7是一款微波上變頻器，輸出頻率為 5.9 至 23.6 GHz，輸入 ID 頻率為 0.8 GHz 至 3.5 GHz

ADRF6780ACPZN-R7ADRF6780 是一款微波上變頻器，輸出頻率為 5.9 至 23.6 GHz，輸入 ID 頻率為 0.8 GHz 至 3.5 GHz。這款寬帶微波上變頻器針對點對點

2022-10-30 10:28:18

ADMV1013ACCZ-R7是一款寬帶微波上變頻器，可接受 0.8 至 6 GHz 的輸入 IF 頻率并將其上變頻至 24 至 44 GHz 的射頻頻率

ADMV1013ACCZ-R7ADMV1013 是一款寬帶微波上變頻器，可接受 0.8 至 6 GHz 的輸入 IF 頻率并將其上變頻至 24 至 44 GHz 的射頻頻率。上變頻器有 2 種上變頻

2022-10-30 10:32:31

ADMV4630BCPZN-RL7是一款上變頻器，可將 3 – 5 GHz 的輸入頻率轉換為 14 – 14.5 GHz 的輸出頻率

ADMV4630BCPZN-RL7Analog Devices 的 ADMV4630 是一款上變頻器，可將 3 – 5 GHz 的輸入頻率轉換為 14 – 14.5 GHz 的輸出頻率。它通過片上

2022-10-30 10:35:56

XU1019-QH是上變頻器

XU1019-QH上變頻器MACOM 的 37.0-40.0 GHz GaAs MMIC 集成上變頻器具有 7 dB 的典型轉換增益和大于 15 dBc 的鏡像抑制。它已針對 USB 操作進行了優化

2022-12-28 15:28:51

MAUC-011009是37- 40GHz 上變頻器

MAUC-011009具有集成 x4 LO 乘法器的 37- 40GHz 上變頻器MAUC-011009 是一款集成式上變頻器，具有 13 dB 的典型轉換增益和 18 dBc 的鏡像抑制。該器件

2022-12-28 15:34:19

MAUC-011003 是一款集成上變頻器

MAUC-011003上變頻器 27.5-33.4 GHzMAUC-011003 是一款集成上變頻器，采用無鉛 4 毫米 24 引腳 PQFN 塑料封裝。該器件具有 12 dB 的典型轉換增益

2022-12-28 15:36:33

AD9857ASTZ是一款數字上變頻器

AD9857在單芯片上集成了一個高速直接數字頻率合成器(DDS)、一個高性能、高速14位數模轉換器(DAC)、時鐘乘法器電路、數字濾波器以及其它DSP功能，構成一個完整的正交數字上變頻器。它主要

2023-02-14 11:47:04

AD9856ASTZ是一款數字上變頻器

AD9856在單芯片上集成了一個高速直接數字頻率合成器(DDS)、一個高性能、高速12位數模轉換器(DAC)、時鐘乘法器電路、數字濾波器以及其它DSP功能，構成一個完整的正交數字上變頻器。它主要

2023-02-14 11:50:01

SMM5138XZ 12.7–15.4GHz上變頻器MMIC

SMM5138XZ 型號簡介Sumitomo的SMM5138XZ是一款雙平衡上變頻器MMIC，適用于12.7至15.4GHz頻率范圍的應用。該器件由平衡電阻PHEMT混頻器和倒裝芯片形式

2023-12-26 14:03:01

FMM5116X 20-32GHz 上變頻器 MMIC

FMM5116X型號簡介Sumitomo的FMM5116X是一款雙、單平衡二極管混頻器上變頻器，專為20至30GHz頻率范圍的應用而設計。該器件由低噪聲混頻器、本振放大器和本振倍頻器組成。這種上變頻器

2023-12-26 14:51:31

兼容多波段射頻上變頻器設計

以L波段為主,論述和設計了兼容多波段上變頻器,并且完成了實際電路的制作與調試。對PLL、AGC、IQ調制以及阻抗匹配等各部分設計進行了分析,給出了具體的電路實現和測試結果。實

2010-07-31 10:12:33

ADMV1139ABBCZ 37GHz 至 50GHz 5G 微波上變頻器和下變頻器

ADMV1139ABBCZ 特性芯片中集成了上變頻器（變送器）、下變頻器（接收器）和帶有 4 倍乘法器的 LO 鏈射頻頻率范圍：37GHz 至 50GHz變送器和接收器之間具有可選的片內射頻開關端口

2024-02-28 20:39:49

ADMV1128ABBCZ 24GHz 至 29.5GHz 5G 微波上變頻器和下變頻器

ADMV1128ABBCZ 特性芯片中集成了上變頻器（變送器）、下變頻器（接收器）和帶有 2× 或 4× 乘法器的 LO 鏈射頻頻率范圍：24GHz 至 29.5GHzLO 輸入頻率范圍：x2 模式

2024-02-28 20:40:45

低軌衛星系統數字上變頻器的多級內插設計

在研究了低軌衛星DS-CDMA系統數字上變頻器的內插技術之后,提出了以成型濾波器、半帶濾波器和CIC濾波器等多級內插級聯的結構來實現抽樣率的變換.在具體實現上采用了基于多相結

2010-10-15 09:51:18

基于QDUC的雷達上變頻電路的設計

AD9957是一款內置14位D/A轉換器的正交數字上變頻器（QDUC）。介紹AD9957的結構、功能特點，并結合單片機STC12C5410實現一種雷達上變頻電路的設計。該系統不但簡化老式變頻電路的復

2010-12-29 16:58:19

MAX2721直接頻率變換上變頻器

MAX2721直接頻率變換上變頻器 摘要：本文描述了MAX2721在寬帶發射機中的

2008-09-17 16:35:19

1209

REP023: 從350MHz變頻至3.5GHz具有9dB增

REP023: 從350MHz變頻至3.5GHz具有9dB增益和1.3dBm IIP3的上變頻器 快速工程原型(rapid engineering prototypes)

2008-09-17 16:36:02

816

REP022: 從900MHz變頻至3.5GHz具有5dB增

REP022: 從900MHz變頻至3.5GHz具有5dB增益和5dBm IIP3的RF上變頻器快速工程原型(Rapid Engineering Proto

2008-09-17 16:37:00

1009

MAX2683,MAX2684應用電路

MAX2683,MAX2684應用電路

2008-09-23 17:51:33

458

衛星通信系統中上變頻器測試方法探討

衛星通信系統中上變頻器測試方法探討衛星地球站上變頻器是將中頻信號變頻到所需的高頻信號的設備。高頻信號再通過高功放發送到衛星，可以

2010-03-13 15:40:13

1380

LT5579-1.5GHz至3.8GHz高線性度上變頻混頻器

LT5579描述LT®5579混頻器是一款高性能上變頻混頻器，專為1.5GHz至3.8GHz范圍內的頻率

2010-12-10 15:40:15

909

WCDMA直放站中數字上變頻器的設計

數字上變頻器(DUC)的實現主要在于插值濾波器的設計。本文首先根據3GPP規范提出了濾波器的設計指標，然后分析和比較插值濾波器單級實現方案，方案中采用多級插值濾波器，并選用

2011-10-10 16:37:49

AD9552振蕩器上變頻器參考設計

ad9552是一種低成本，可變成器件，接受低頻輸入信號并將其上變頻為高頻輸出信號

2011-11-28 15:01:30

MAX5880 高密度下行有線QAM調制器和數字上變頻器

MAX5880高密度下行線QAM調制器和數字上變頻器(DUC)執行QAM映射，脈沖整形，數字RF變頻向前錯誤校正(FEC)編碼的數據，充分的靈活性

2012-04-17 17:52:47

1253

基于FPGA的DUC數字上變頻設計

基于FPGA的DUC數字上變頻設計，有興趣的同學可以下載學習

2016-04-27 16:18:12

TGC4407-SM Ka波段上變頻器的詳細資料免費下載

TrimQuT TGC4407SM是一種集成了LO緩沖放大器的Ka波段次諧波上變頻器。TGC4407 SM從21.5到32.5 GHz工作，并使用TrimQuin的PHEMT生產工藝設計。

2018-08-08 11:28:00

24 GHz至44 GHz寬帶集成上變頻器和下變頻器可提升微波無線電性能，同時縮小尺寸

Performance While Reducing Size 24 GHz 至 44 GHz 寬帶集成上變頻器和下變頻器可提升微波無線電性能，同時縮小尺寸作者： James Wong 、 Kasey

2019-08-28 17:55:32

4300

基于FPGA的高效靈活數字上變頻實現設計

軟件無線電的基本思想是把A/D變換器盡可能地靠近射頻天線，用軟件實現無線電系統的各種功能［1］。數字上變頻器是軟件無線電中發射機的核心部分，它的基本功能是增加基帶信號采樣率并將其上變頻到載波頻率

2020-01-29 17:29:00

3456

實現EHF頻段上變頻器設計的方案簡介

EHF 頻段是下一代衛星通信系統優選的工作頻段，設備的研制越來越迫切。上變頻器是系統中關鍵的設備，通過應用仿真軟件對頻率配置、雜散等指標進行了仿真分析，研制了上變頻器，設備實現了L 頻段到EHF

2020-09-09 10:46:00

基于STC12C5410單片機和AD9957實現雷達上變頻器的設計

、濾波器、耦合器、隔離器等元器件組成，設計存在電路復雜、穩定度不高、調試困難等缺點。因此，選擇QDUC器件AD9957為核心設計雷達上變頻器，取代傳統的上變頻電路。

2020-12-28 10:12:16

3425

AD9957：內置18位I/Q數據路徑和14位DAC的1GSPS正交數字上變頻器數據手冊

AD9957：內置18位I/Q數據路徑和14位DAC的1GSPS正交數字上變頻器 數據手冊

2021-03-19 07:33:07

AN-0996: 在點對點微波發射系統中使用正交數字上變頻器(QDUC)的優勢

AN-0996: 在點對點微波發射系統中使用正交數字上變頻器(QDUC)的優勢

2021-03-19 10:11:03

高動態范圍有源上變頻混頻器支持 400MHz 至 2.7GHz 所有 LTE / 蜂窩頻段

高動態范圍有源上變頻混頻器支持 400MHz 至 2.7GHz 所有 LTE / 蜂窩頻段

2021-03-21 05:24:47

AD9957: 內置14位DAC的1 GSPS正交數字上變頻器

AD9957: 內置14位DAC的1 GSPS正交數字上變頻器

2021-03-22 08:51:34

HMC9060：12.5 GHz至16.5 GHz GaAs MMIC I/Q上變頻器初步數據表

HMC9060：12.5 GHz至16.5 GHz GaAs MMIC I/Q上變頻器初步數據表

2021-04-21 15:41:45

AD6633：采用VersaCREST?Crest Reduce Engine的多通道數字上變頻器數據表

AD6633：采用VersaCREST?Crest Reduce Engine的多通道數字上變頻器數據表

2021-04-22 11:44:56

AD9163：16位、12 GSPS、RF DAC和數字上變頻器數據表

AD9163：16位、12 GSPS、RF DAC和數字上變頻器數據表

2021-04-23 19:28:05

UG-920：評估ADRF6780 5.9 GHz至23.6 GHz寬帶上變頻器

UG-920：評估ADRF6780 5.9 GHz至23.6 GHz寬帶上變頻器

2021-04-24 10:50:52

ADRF6780：5.9 GHz至23.6 GHz，寬帶，微波上變頻器數據表

ADRF6780：5.9 GHz至23.6 GHz，寬帶，微波上變頻器數據表

2021-04-24 11:20:00

ADMV4530：帶集成小數N PLL和壓控振蕩器的雙模Ka波段上變頻器數據表

ADMV4530：帶集成小數N PLL和壓控振蕩器的雙模Ka波段上變頻器數據表

2021-04-24 16:10:26

HMC9059：9.5 GHz至13.5 GHz，GaAs MMIC I/Q上變頻器初步數據表

HMC9059：9.5 GHz至13.5 GHz，GaAs MMIC I/Q上變頻器初步數據表

2021-04-26 13:40:08

HMC7056A：Ka波段擋路上變頻器，帶HPA數據表

HMC7056A：Ka波段擋路上變頻器，帶HPA數據表

2021-04-27 18:35:07

LT5579：1.5 GHz至3.8 GHz高線性度上變頻混頻器數據表

LT5579：1.5 GHz至3.8 GHz高線性度上變頻混頻器數據表

2021-04-28 09:58:01

AD9552：振蕩器頻率上變頻器數據表

AD9552：振蕩器頻率上變頻器數據表

2021-04-30 08:00:02

AD9856：CMOS 200 MHz數字上變頻器數據表

AD9856：CMOS 200 MHz數字上變頻器數據表

2021-05-09 13:26:31

數字上變頻器芯片Tames復調制

數字上變頻器芯片Tames復調制

2021-05-11 08:01:28

LTC5576：3 GHz至8 GHz高線性度有源上變頻混頻器數據表

LTC5576：3 GHz至8 GHz高線性度有源上變頻混頻器數據表

2021-05-19 18:46:50

LT5519：0.7 GHz至1.4 GHz高線性度上變頻混頻器數據表

LT5519：0.7 GHz至1.4 GHz高線性度上變頻混頻器數據表

2021-05-20 10:32:33

HMC6505LC5：GaAs MMIC I/Q上變頻器過時數據表

2021-05-20 20:53:13

HMC709LC5：GaAs MMIC I/Q上變頻器過時數據表

2021-05-21 09:31:14

UG-035：評估AD9552振蕩器上變頻器

UG-035：評估AD9552振蕩器上變頻器

2021-05-21 15:59:06

LT5578：0.4 GHz至2.7 GHz高線性度上變頻混頻器數據表

LT5578：0.4 GHz至2.7 GHz高線性度上變頻混頻器數據表

2021-05-24 17:59:53

上變頻器2400 +PA 1W開源分享

電子發燒友網站提供《上變頻器2400 +PA 1W開源分享.zip》資料免費下載

2022-07-11 11:11:31

上變頻器2400MHz開源項目

電子發燒友網站提供《上變頻器2400MHz開源項目.zip》資料免費下載

2022-07-26 09:14:38

3.9 GHz RF上變頻器SC5405A和SC5406B概述

SC5405A和SC5406B是三級、高動態范圍、超外差上變頻器。這兩個模塊設計用于將低頻寬帶IF信號轉換為更高的RF信號，具有與直接轉換設備相比的三階線性和噪聲性能，但沒有圖像和帶內LO泄漏

2022-12-08 11:11:17

600

正交DDS信號至800至2500MHz頻段的單邊帶上變頻

正交DDS SSB上變頻到2GHz以上的相對簡單和經濟性應該鼓勵讀者考慮將這種技術添加到他們的曲目中。它在微波頻率下保留了所有理想的DDS屬性，同時大大減少了傳統雙邊帶混頻器上變頻器不需要的冗余邊帶。

2023-01-30 10:39:48

1993

AD9957正交數字上變頻器介紹

AD9957可用作通用I/Q調制器與捷變上變頻器，適合視成本、尺寸、功耗和動態性能為關鍵因素的通信系統。

2023-02-01 15:03:39

581

手機發射機的功能電路之發射上變頻器和功率放大器

發射上變頻器實際上是一個頻譜搬移電路,它存在于帶發射上變頻的發射機電路結構中。在發射上變頻器中,發射中頻處理電路輸出的發射已調中頻信號,與RXVCO或UHFVCO、RFVCO)信號進行混頻,得到

2023-02-20 09:25:30

用于3.5GHz WLL收發器的射頻IC

本文提供了用于無線本地環路（WLL）收發器的3.5GHzRF IC框圖。MAX2645硅鍺低噪聲放大器（LNA）從數字邏輯提供25dB增益階躍。MAX2684將從1GHz上變頻，下變頻至1GHz

2023-02-23 16:08:38

927

MAX2683低成本高性能3.5GHz上變頻器

本應用筆記描述了MAX2683 3.5GHz上變頻器的特性。給出了一個典型的原理圖，其中包含用于3.55GHz輸出、1.6GHz LO和350MHz輸入的匹配組件。噪聲系數為~12.5dB，轉換增益為8.6dB。集成電路（IC）也可用于下變頻器。提供了指向 S 參數表的鏈接，以幫助設計工程師。

2023-02-24 14:38:38

717
