摘要：本文介紹了一種基于1-Wire?技術的、簡便的跟蹤汽車位置、驗證汽車駕駛員是否經過授權的方法。這種方法可用于汽車防盜、自動建立行車日志和貨運、公交車隊管理等。本文給出了一個研發范例，它采用了Garmin GPS 35 GPS接收機、Siemens TC35 GSM模塊、DS1990A iButton?、Parallax BASIC Stamp? (BS2P)微控制器和源程序代碼。

本文介紹了一種簡便的跟蹤汽車位置、驗證汽車駕駛員是否經過授權的方法。這種方法可用于汽車防盜、自動建立行車日志和貨運、公交車隊管理等。

車輛的經度、緯度信息通過標準移動電話文本信息傳輸，從而得到車輛位置的精確信息。

為該方案提供的代碼可以從以下網站下載：

• EPD-v2-01-3E.BSP：BASIC Stamp主程序
• 1WIRE-ID.BSP：讀取DS1990A iButton序列號的子程序

組成部分

該方案由下列各部分組成：

1. GPS接收器(Garmin GPS 35)，它提供車輛的位置信息


2. GSM模塊(Siemens TC35)，用于將SMS (文本信息)發送到預先設定的移動電話


3. iButton (DS1990A)，用來驗證駕駛?cè)藛T是否被授權使用車輛


4. Parallax公司的BASIC Stamp (BS2P)控制模塊，連接一個BASIC Stamp開發板(www.parallaxinc.com)。


5. 軟件：


   • EPD-V2-01-3E.BPS：BASIC Stamp主程序
   • 1WIRE-ID.BSP：讀取DS1990A iButton序列號子程序

原理框圖

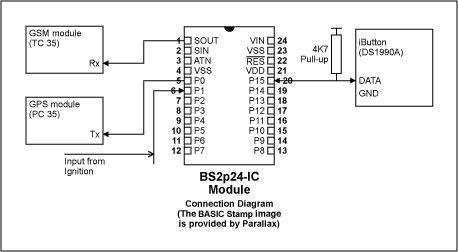

圖1. 原理框圖

GPS接收器提供的信息以'NMEA'格式輸出(NMEA是美國國家航海電子協會縮寫)，緯度和經度信息從'$GPRMC'文句中提取出來，(按格式："北緯ABC"，"西經DEF"輸出)。

GSM模塊將SMS信息(文本信息)發送到預置的移動電話上。

而DS1990A iButton (即所謂的"序列號iButton")用于身份驗證或"鑰匙"。它包含一個全球唯一的6字節長的身份識別號碼和2字節長的CRC校驗碼。序列號為“只讀”類型，一個系統可以配備2枚iButton鑰匙，其中一枚作為備用或提供給第二位授權司機。當然，也可以方便地配備更多的鑰匙。

工作原理

系統啟動過程中，BASIC Stamp不斷掃描，檢測：

• iButton是否插入輸入端？
• 汽車點火器是否工作？

要想汽車正常工作，該車被授權的iButton必須插入讀寫口，然后，汽車將在設定的25秒內啟動。

如果出現下列情形，則被認為出現非法入侵：

• 已檢測到汽車點火器開始工作，而合法的iButton并未在要求的25秒內啟動汽車。
• 如果汽車啟動后25秒內沒有iButton連接到系統，同樣被認為非法入侵。

一旦確定發生了非法入侵，BASIC Stamp就開始查詢來自GPS接收機的信息。等待'$GPRMC'信息出現在GPS接收機的串行輸出端口。

• BS2P把SMS信息，包括從GPS接收到的'GPRMC'文本中提取的信息發送到預先設定的移動電話。
• 每隔2分鐘上述過程重復一次，以便讓車主時刻知道車輛位置。

系統集成

該設計的核心是BASIC Stamp，它把GPS接收機、GSM調制解調器、iButton及汽車點火器檢測有機的連接在一起，構成一個完整的系統。

點火線用于檢測汽車是否被發動，當然，也可使用其他指示器(比如：超聲波傳感器或其他防入侵檢測器等。)

• GPS接收器輸出連接到BASIC Stamp的P0。

• GSM接收模塊的輸入連接到BASIC Stamp的'Sout'或引腳1。

• BASIC Stamp的P1引腳連接到點火器，輸入高電平表明點火器在工作，反之亦然。

• P15用于與iButton接口。

需要提醒的是，BASIC Stamp系列產品中BS2P支持iButton的1-Wire總線接口協議，而早期產品不支持。

登錄移動電話號碼

可按如下方法編程，輸入移動電話號碼：

====================================================== DEBUG "+44********** " ' Enter the destination mobile phone number here ======================================================

輸入號碼必須按下列格式：

+ 國家代碼(上例中的44代表英國代碼) + 個人移動電話號碼。

該號碼將是系統發送管理信息的目的號碼，包括車輛的位置信息。

登錄iButton序列號

輸入將要使用的iButton序列號，如果只有一個iButton在該系統使用，則需要將該號碼重復寫入為備用iButton預留的存儲器中。

iButton代碼的寫入如下列程序所示。本例中，舉例用的iButton代碼已被輸入系統。實際寫入代碼時，請用具體iButton的代碼代替范例程序中'$'符號后面的數字，序列號以16進制表達。

一個單獨的子程序可用于顯示指定iButton的序列號，該串行號碼被登錄到最終程序代碼，再下載到BASIC Stamp處理器中。

'登錄第一個iButton序列號：'

IF romData(0) <> $03 THEN CheckSecond 'First Byte
IF romData(1) <> $F0 THEN CheckSecond
IF romData(2) <> $BC THEN CheckSecond
IF romData(3) <> $08 THEN CheckSecond
IF romData(4) <> $10 THEN CheckSecond
IF romData(5) <> $00 THEN CheckSecond
IF romData(6) <> $00 THEN CheckSecond
IF romData(7) <> $30 THEN CheckSecond 'Eighth Byte

GOTO ButtonOK

CheckSecond:

'登錄第二個或其余的iButton序列號：'

IF romData(0) <> $01 THEN BadButton 'First Byte
IF romData(1) <> $68 THEN BadButton
IF romData(2) <> $21 THEN BadButton
IF romData(3) <> $24 THEN BadButton
IF romData(4) <> $08 THEN BadButton
IF romData(5) <> $00 THEN BadButton
IF romData(6) <> $00 THEN BadButton
IF romData(7) <> $31 THEN BadButton 'Eighth Byte

完成上述修改后即可跟蹤汽車。

本方案的代碼可以從以下鏈接下載：

• EPD-v2-01-3E.BSP： BASIC Stamp主程序。
• 1WIRE-ID.BSP：讀取DS1990A iButton序列號。
