人們普遍認為，在未來一段時間內，GGE/EDGE網絡仍將是全球移動語音和數據通信的基礎，尤其是在那些頻譜資源十分匱乏的地區。在這樣一種情況下，由于GGE/EDGE網絡具有較低的資費水平和眾多的業務類型（同時支持全球漫游），因而受到極大的歡迎。所以，電信運營商正在積極研究，希望進一步提升現有GGE/EDGE網絡的性能。

EDGE演進（E-EDGE）將會進一步加強GSM/EDGE網絡的通信能力。GSM規范第7版中對EDGE演進的標準作出了規定。EDGE演進增添了多種新特性，從而可以進一步擴充系統容量，支持網絡處理不斷增加的數據業務，同時提高了平均數據速率和最高數據速率，降低了時延——所有這些特性可以為用戶提供更出色的應用體驗。

通常，E-EDGE包括4個可選特性：

*通過兩種特殊的辦法減少時延：快速Ack/Nack報告（FANR）和減小傳輸時間間隔（RTTI）；

*下行鏈路雙載波；

*高階調制（HOM）和高符碼率（HSR）；

*移動臺接收分集。

這些特性不會對傳統手機產生影響，也不需要額外的頻率資源。此外，除了HSR之外，這些特性對核心網或基站（BTS）硬件沒有任何影響。但是，它們對手機終端開發者以及設計與測試工具供應商提出了全新的挑戰。為了幫助用戶更好地了解這些挑戰，了解如何解決這些問題，我們下面將對E-EDGE的功能以及其測試解決方案進行詳細的介紹。

減小傳輸時間間隔
E-EDGE通過在數據傳輸的不同時隙上對兩個分組數據業務信道（PDTCH）物理信道進行配對，可以減少增強型GPRS（EGPRS）連接中的傳輸時間間隔（TTI）。通常所配對的時隙都具有共同的頻率特性。在這個RTTI配置里，在4個突發脈沖上進行交叉存取的PDTCH數據塊會在兩個幀內以PDTCH對的形式在兩個分組數據業務信道上進行傳輸（如圖1所示）。由于所需傳輸的幀數減半，TTI自身的時間也減半，即降至10ms。

Timeslots（Downlink）：時隙（下行鏈路）
Timeslots（Uplink）：時隙（上行鏈路）
FRAME#：數據幀編號
圖1 BTTI USF模式

RTTI配置可通過兩種上行鏈路狀態標記（USF）模式中的任意一種模式來實現：基礎TTI（BTTI）USF模式或RTTI USF模式。圖1是用于RTTI信道配置的BTTI USF模式。在這種配置中，給定的USF在與分組數據信道（PDCH）相關的4個突發脈沖上進行交叉存取。在PDCH對中最低PDCH上的USF將資源分配到下一個基礎無線數據塊周期的第一個無線數據塊周期內。在PDCH對中最高PDCH上的USF將資源分配到下一個基礎無線數據塊周期的第二個無線數據塊周期內。這樣就可以在每個基礎無線數據塊周期內向移動臺分配一個不同的USF。

圖2為用于RTTI信道配置的RTTI USF模式。在這種配置中，在下行鏈路（DL）上的每個無線數據塊上關聯（和交叉存取）單獨的USF。下行鏈路上第一個無線數據塊周期中分配的USF，可為同一個基礎無線數據塊周期內上行鏈路（UL）上第二個無線數據塊周期分配資源。下行鏈路上第二個無線數據塊周期中分配的USF，可為下一個無線數據塊周期內上行鏈路（UL）上第一個無線數據塊周期分配資源。在這種配置中，每個PDCH對都可以有不同的USF。

圖2 RTTI USF模式

快速Ack/Nack報告
3GPP第7版技術規范在減少時延的程序中對FANR進行了規定。假定在某個方向上使用一個無線數據塊進行數據傳輸，那么FANR有可能會捎帶（piggybacked）Ack/Nack信息，該信息與另一方向上的數據傳輸有關（例如與臨時數據塊流或TBF有關）。該信息可以通過在無線鏈路控制（RLC）數據塊中插入一個固定大小的piggybacked ACK/NACK（PAN）字段來實現。因此，加入FANR功能以后，用于數據傳輸的無線數據塊就由一個RLC/媒體訪問控制（MAC）標頭、一個或兩個RLC數據塊和一個可選的PAN字段組成。表1顯示了無線數據塊的結構。

為了更好地理解FANR概念，請看圖3中的示例：DL TBF在時隙0、1、2和3（TBF1）上進行分配，并與其他TBF（TBF2和TBF3）進行多路復用。圖中假定RLC數據短位圖（Short bitmap）的長度只有兩個8位字節。

圖3 快速Ack/Nack報告操作示例

下行鏈路雙載波
下行鏈路雙載波（DLDC）最顯著的好處是，它克服了GSM無線接口的一個主要缺點——200kHz載波帶寬。DLDC的峰值數據速率接近1Mb/s。

DLDC意味著，同一個終端可以接收或發送獨立載頻上的兩個載波（或是在跳頻情況下的MAIO:s）。圖4顯示了一個示例，圖左側是4時隙單載波分配中的無線數據塊，而圖右側是2×4時隙雙載波分配中的無線數據塊。這兩個頻率（在跳頻情況下是MAIO:s）通常不相鄰。

圖4 下行鏈路雙載波操作示例

高階調制和高符碼率
3GPP第7版中介紹了兩個名詞：EGPRS2A和EGPRS2B，它們分別代表HOM和HSR。由于EGPRS2B在實施中可能需要升級BTS硬件，所以在最初應用階段一般不如EGPRS2A使用得那么廣泛。下面介紹了EGPRS2A和EGPRS2B UL與DL的情況。

● EGPRS2A 下行鏈路
EGPRS2A DL提供了8種全新的調制編碼方案（DAS-5至DAS-12），所有這些方案都使用Turbo編碼，如表2所示。

● EGPRS2A上行鏈路
EGPRS2A UL提供了5種全新的調制編碼方案（UAS-7至UAS-11），所有這些方案都使用了Turbo編碼，如表3所示。

● EGPRS2B下行鏈路
該EGPRS2B DL提供了8種全新的調制編碼方案（DBS-5至DBS-12），如表4所示。所有這些方案都使用了Turbo編碼和325ksymbol/s的HSR時鐘。

● EGPRS2B 上行鏈路

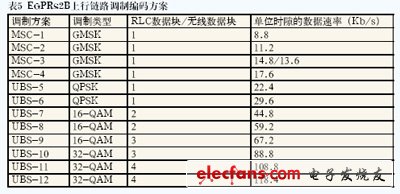

EGPRS2B UL提供了8種全新的調制編碼方案（UBS-5至UBS-12），如表5所示。所有這些方案都使用了Turbo編碼和325ksymbol/s的HSR時鐘。

移動臺接收分集
接收分集能力可以提高移動臺在高干擾和密集部署地區的靈敏度和穩定性。它通過使用額外的天線，提高了移動臺的接收性能。事實上，單天線干擾消除（SAIC）功能的推出，已經滿足了下行鏈路高級接收機性能（DARP）的要求，證明了移動臺接收機性能有所增強，可顯著提高頻譜效率。移動臺接收分集能進一步提高高斯最小頻移鍵控（GMSK）調制信號的干擾消除性能。此外，與SAIC相比，移動臺分集接收能顯著增強8PSK調制信號的干擾消除性能。

設計和測試工具的含義
雖然這些新的E-EDGE特性有很多重要的優勢，但也給設計和測試工作帶來了新的挑戰.設計和測試工具必須能夠配置以及測試RTTI、FANR、DLDC和HOM功能。更具體地說，它們必須：

*為開發者提供選擇以下模式的能力：TTI模式（BTTI或RTTI）和USF模式（當選擇了RTTI模式時）；

*提供FANR設置（例如，啟用/禁用FANR狀態、基于事件的FANR狀態、PAN編碼類型、PAN內容產生、時基FANR時間轉換和CES/P字段），允許靈活設置FANR測試；

*允許客戶啟用/禁用DLDC狀態、配置通信信道、頻率跳轉狀態、MAIO、功率減少、調制和編碼方案，以及支持雙載波的多時隙配置；

*支持EGPRS2A UL和DL調制和編碼方案。

圖5 Agilent 8960無線通信測試儀中的EDGE演進解決方案能夠對E-EDGE的新特性進行測試

結論
E-EDGE為設計與測試工具的供應商提出了新的挑戰。幸運的是，8960提供的新型EDGE演進測量功能（包括協議端設計驗證與射頻測量）的出現可以解決這些難題。完備靈活的測量功能將極大地加快E-EDGE的開發與推廣。
