軟件設計 - 基于ISD4004集群電臺通信模塊設計

3 軟件設計

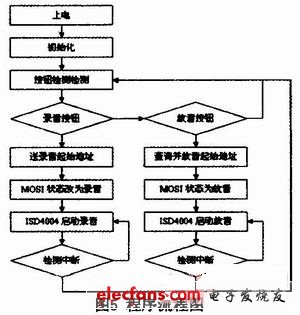

　　程序設計如圖5所示，ISD4004芯片在上電以后，將對芯片進行初始化。此時，STC89C52單片機將對外圍連接的3×3控制矩陣進行按鍵檢測，得到相應的兩進制的數值。根據數值，單片機控制程序將自動判定是采取錄音還是放音功能，并生成相應的語音起始地址。根據判定，單片機逐位地將SPI關鍵字寫入MOSI引腳，即完成了單片機對于ISD4004的功能和起始地址的告知。在完成錄音工作以后，ISD4004生成EOM中斷。以后一旦放音遭遇到EOM時ISD4004將產生中斷并輸入至單片機外部中斷INT0，回到起始點。

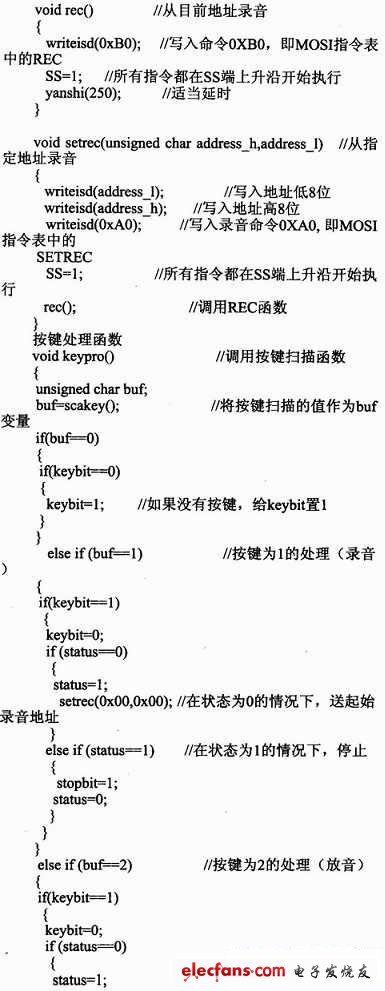

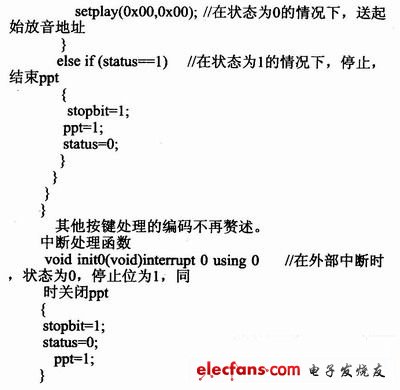

　　鑒于保證程序較好的可讀性和可維護性，編程采用了C語言。幾個主要子程序如下：

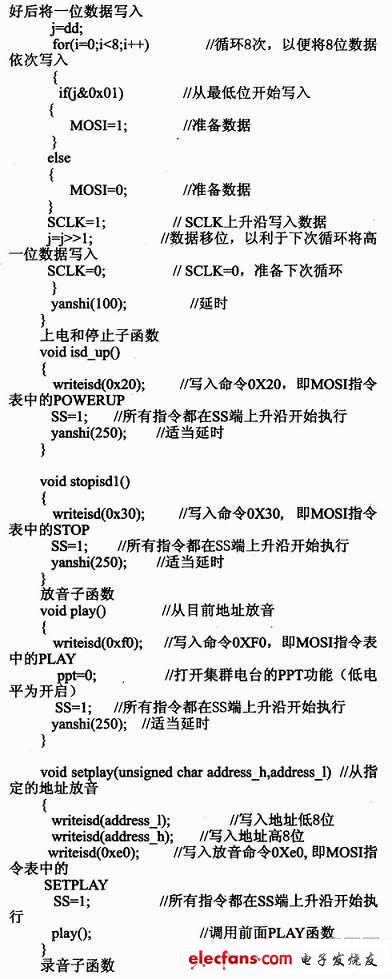

　　ISD4004 SPI寫入子程序

閱讀全文

本文導航

第 1 頁：基于ISD4004集群電臺通信模塊設計
第 2 頁：軟件設計
第 3 頁：調試環境
