PT2262/2272是一對帶地址、數據編碼功能的紅外遙控發射/接收芯片。其中發射芯片PT2262-IR將載波振蕩器、編碼器和發射單元集成于一身，使發射電路變得非常簡潔。

　　PT2262/PT2272極限參數PT2262/PT2272工作原理： PT2262-IR發射芯片地址編碼輸入有“1”、“0”和“開路”三種狀態，數據輸入有“1”和“0”兩種狀態。由各地址、數據的不同接腳狀態決定，編碼從輸出端Dout輸出，通過紅外發射管發射出去。其編碼時序波形如圖1所示。

　　圖一

　　Dout輸出的編碼信號是調制在38kHz載波上的，OSC1、OSC2外接的電阻決定載頻頻率，一般電阻可在430k—470k之間選擇即可。

　　PT2272的暫存功能是指當發射信號消失時，PT2272的對應數據輸出位即變為低電平。而鎖存功能是指，當發射信號消失時，PT2272的數據輸出端仍保持原來的狀態，直到下次接收到新的信號輸入。

　　圖二

　　圖2是紅外發射和接收的典型應用原理圖，為了能正確解調出調制的編碼信號，接收端需加一級前置放大級，保證輸入PT2272的信號幅度足夠大。PT2272各輸出端通過各種接口即可控制相應的負載。

　　圖三

　　圖3是PT2262構成6路發射電路，圖中PT2262-IR的VDD是通過按鍵接通后向芯片供電，這樣靜態時，PT2262-IR并不耗電，特別適合是電池供電的場合。如果使用電源電壓較低（如3V），二極管應選用低壓差的型號（如1N60等），工作原理與圖2相近，這里不再贅述。

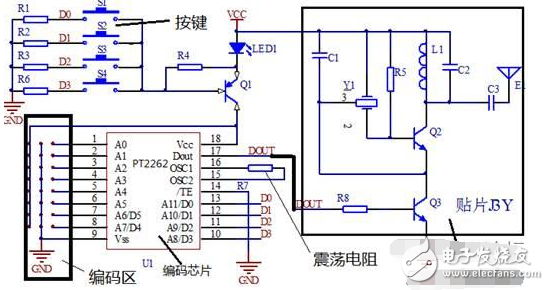

　　下圖是用PT2262編碼的遙控器電路。

　　下圖是紅外線載波的電視機遙控器電路。

　　由上圖可知遙控器一般是由按鍵電路，編碼電路，發射電路及電源等組成。

　　無線發射電路是由三極管加上電阻，電容，三極管，聲表面濾波器，天線組成。紅外線發射電路比較簡單，由電阻、三極管和紅外線發射管組成。

　　編碼電路主要由編碼芯片完成，每個遙控器上面的編碼都是通過集成電路芯片來完成的。只要我們按下按鍵，編碼將通過發射電路以無線的形式發送出去。
