無線網絡規劃是無線網絡建設的基礎，規劃方案準確與否直接影響了無線網絡建成后的質量和后期網絡優化的工作量。如何能夠精確、高效地進行無線網絡規劃，幫助客戶建設一個既經濟又優質的無線網絡呢？

中興通訊一直致力于提升網絡規劃精確性與高效性方面的研究，創新性地提出了網絡硬仿真系統（NES）。該系統應用于網絡規劃階段，可以在大幅度提升網絡規劃精度的同時而不會帶來明顯的規劃成本和規劃周期的增長。

本文重點對比分析NES模式在規劃精度和效率方面帶來的提升。

NES簡介

NES利用TD-SCDMA系統上下行鏈路是同頻段，兩點之間上下行鏈路損耗不變的傳播原理，在規劃設計階段，通過利用接收機模擬基站，發射機模擬終端，測試人員攜帶發射機，遍歷區域內測試路線，多個接收機同時接收發射機信號進行測試。NES測試系統組成如圖1所示。

圖1 網絡硬仿真測試系統全景圖

NES系統主要包括移動發射機（MT）和固定接收機（TMR），以及控制中心。控制中心對測試過程進行全程監控。

NES系統可以應用于整網的規劃、最優方案的選擇以及最優參數的規劃，也可以應用于單個站點多個候選點的選擇。各種應用從測試目的角度可以分為：模型校正測試和硬仿真測試。

● 模型校正測試：以傳播模型校正為目標，在規劃區域中選擇部分站點組織測試；這種測試校正得到的傳播模型，一般規劃仿真時會應用到相應區域；

● 硬仿真測試：對區域內的所有站點都執行測試；該測試可以一次性完成，也可通過分批增量測試來實現。測試數據除可應用于無線傳播模型校正外，還可應用于測試區域內道路覆蓋情況預測。

無線傳播模型測試方法分析

目前業界普遍采用的傳播模型測試方法是連續波（CW）測試。CW測試主要由發射機和接收機兩部分組成。測試時，首先將規劃區域根據無線環境傳播特性進行劃分，在每個劃分區域內選擇合適高度的位置架設發射機，發射指定頻段內CW信號；測試人員攜帶接收機，遍歷區域內測試路線進行測試。這種方法在實際操作過程中，與NES模式相比具有很大的局限性，如表1所示。

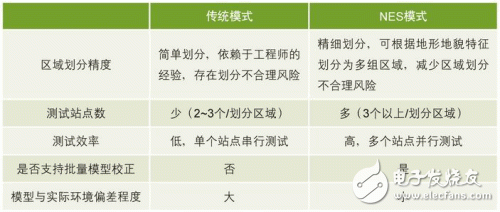

表1 無線傳播模型測試方法對比

NES模式下規劃精度及測試效率提升分析

將NES引入到無線傳播模型測試與校正中，在提高傳播模型精度的同時又能夠保證測試工作的效率，大大減少測試工作量，解決無線傳播模型測試精度與測試效率的矛盾。下面對兩種模式（傳統模式與NES模式）的規劃精度及測試效率進行對比分析。

規劃精度提升

以某城市為例，對一片區域內的39個TD站點進行對比分析，將該區域依據無線環境細分為10個區域，每個區域均有1個NES測試站點。測試后得到 10個傳播模型應用于仿真。

進行傳統模式和NES模式兩組仿真；再對仿真結果采用同一組現網路測數據對比評估仿真的精度。兩組仿真唯一的差別是：傳統模式下，使用的是建網前選用的1個傳播模型；NES模式下，使用的是NES測試得到的以站點為粒度的10個傳播模型。

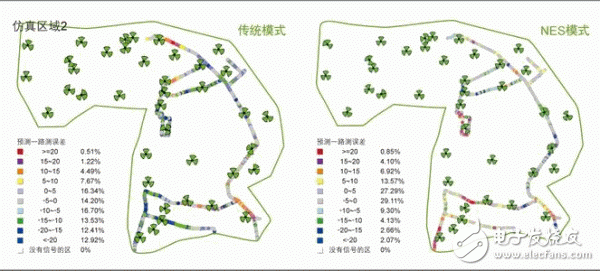

圖2是兩種模式下仿真與部分現網路測數據對比結果。圖中測試路線上的不同顏色代表仿真結果與實際路測結果的偏差程度，很明顯NES模式下兩者的偏差程度較傳統模式小。

通過圖2和表2對比分析結果可以看出，在其他條件完全一致、只調整傳播模型的情況下，NES模式實現的仿真精度相對傳統模式有非常顯著的提升。 NES模式下仿真精度平均偏差和標準偏差均得到了較大優化，仿真結果與路測數據的吻合度更高。

圖2 兩種模式下仿真與現網測試數據對比結果

表2 仿真輸出與現網測試結果對比

測試效率提升

TMR設備集成度高、體積小且支持電池供電，能夠迅速完成站點的安裝和拆卸。站點安裝好后可一次性組織多個站點的測試，相較于傳統測試方式，測試效率大大提高。

測試設備快速簡便地安裝拆卸，批量站點的并行測試使得在NES模式下可測試更多的站點，得到全網所有小區的傳播模型成為可能。根據外場執行過程統計，組織30個站點規模的傳播模型測試與校正，NES模式下效率比傳統方式至少提高3倍以上。

應用NES系統，規劃仿真的精度獲得顯著提升，傳播模型測試效率也大大提升。通過NES得到的高精度傳播模型進行規劃仿真，并將結果指導后期工程建網，再在此基礎上進行無線網絡優化，將會節省無線網絡優化中工程優化階段的很多工作量，并能有效縮短無線網絡優化周期、節省建網成本。

中興通訊一直致力于提升無線網絡規劃精度的研究，突破性地將NES應用于網絡規劃設計階段。后期將會加大NES 應用力度，充分發揮其作為新型網絡規劃工具的技術優勢，助力客戶打造TD精品網絡。
