高保真BTL放大器（TDA2009）

這里介紹一種無需調試、保真度高、成本低廉的BTL功率放大電路，并且可以根據自己的情況選取末級功放集成電路，由于通用性強，給音響愛好者制作帶來極大方便。
　　工作原理

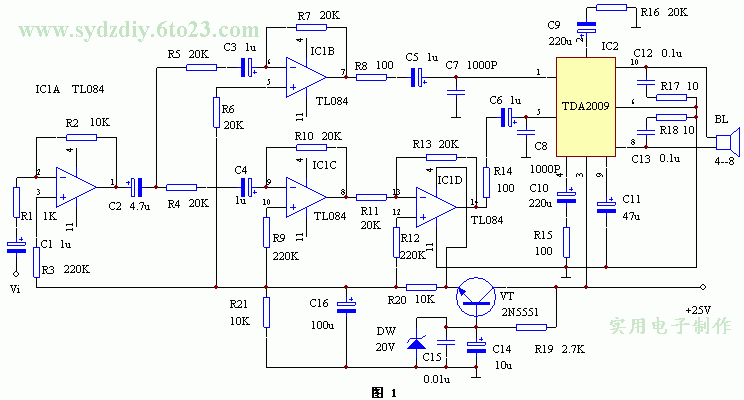

　　該裝置電路工作原理見圖1。這里只給出了其中一個通道的電路圖，另一個通道完全相同。音頻信號從電路的A端輸入，經運算放大器 IC1放大后（放大倍數由R1、R2決定），一路經IC2作反相放大，其增益為1；另一路經IC3、IC4作兩次反相放大，增益仍然為1，其實質是IC3、IC4共同構成增益為1的正相放大器，所以在IC2的B端和IC4的C端得到的是兩個大相等而相位相反的音頻信號。這兩個互為反相的音頻信號分別通過R9、C5和R10、C6加到雙音頻功率放大集成電路IC5（TDA2009）的①和⑤腳端，這兩個輸入端是同相輸入和反相輸入端，因此在IC5的內部進行功率放大后，分別從IC5的⑩腳和⑧腳輸出，推動揚聲器BL。
　　元器件選擇與調試
　　元器件清單見下表。

編　號	名　稱	型　號	數　量	編　號	名　稱	型　號	數　量
R1	電阻	1K	1	C11	電解電容	47u	1
R2、20、21	電阻	10K	3	C12、13	滌綸電容	0.1u	2
R3、R9、R12	電阻	220K	3	C14	電解電容	10u	1
R4－R7、10、11、13、16	電阻	20K	8	C15	瓷片電容	0.01u	1
R8、14、15	電阻	100Ω	3	C16	電解電容	100u	1
R17、18	電阻	10Ω	2	DW	穩壓二極管	20V	1
R19	電阻	2.7K	1	VT	晶體三極管	2N5551	1
C1、3、4、5、6	電解電容	1u	5	IC1	四運放IC	TL084	1
C2	電解電容	4.7u	1	IC2	雙聲道功放IC	TDA2009	1
C7、8	瓷片電容	1000P	2	BL	揚聲器	4－8Ω	1
C9、10	電解電容	220u	2

　 IC1－IC4可以用一塊四運放集成電路TL084，差分放大器的頻響寬、噪聲低、瞬態指標高。功率集成放大器除了采用TDA2009以外，亦可選用其它同類集成電路，不作特別要求。所用電阻全部采用低噪聲、精密型金屬膜電阻器，其目的是降低前置級噪聲，同時應使得B、C兩點的信號幅度相等，所用的前置級耦合電容器也應采用精密型鉭電容。三極管VT的功率應視電路所需電流而定，并有足夠的容量儲備以期獲得良好的瞬態特性和足夠的動態范圍。
　　由于本電路設計的通用性，因此，任何OTL或OCL輸出的雙功率放大集成電路，都可以與差放放大器的B、C兩端駁接，從而構成BTL放大器。讀者如果有興趣的話，還可以插入RC衰減式音調控制電路，將會收到更好的效果。
