1 和弦鈴聲概述

和弦原來是樂理上的一個概念，指的是按照三度關系疊置起來的三個或三個以上的音的結合;而在音頻器材的工業設計領域中，和弦指的是多個音源同時發音，也叫復音、多音（polyphony）。和弦鈴聲在手機中得到了廣泛的應用，它的音色飽滿圓潤，立體感強，已經全面取代了以往的單音鈴聲。目前和弦鈴聲文件格式有多種，如MIDI、MMF、AMR、MP3、IMY等，其中MIDI是目前支持度最高的鈴音文件格式，它的文件占用空間小，表現力強，幾乎已經成為目前和弦鈴聲手機的標準配置。

手機中的MIDI和弦音樂是通過內置高集成度的和弦芯片播放MIDI音樂文件來實現的。和弦芯片使用的聲音合成和音色調用方式決定了鈴聲的播放效果。早期的FM（Frequency ModulaTIon）合成法將多個頻率的單音組成復合音來模擬各種樂器的聲音，產生的聲音音色少、音質差。另一種是波形表（wavetable）合成法。這種方法是先把各種真正樂器的音樂錄制下來再進行合成處理，音色好，音域廣。根據波表產生方式的不同分為軟件和弦和硬件和弦兩種。軟件和弦比硬件和弦節省系統開銷，更容易集成到移動設備上。

目前手機市場有多種和弦控制芯片，使用較多的有日本的Yamaha，我國***的華邦和旺宏、大陸的中星微和智多微。各個公司的和弦芯片都有自己的特點，其中智多微的C520能夠支持民族樂器播放，所以選用C520作和弦音樂控制。

2 C520和弦芯片

C520是上海智多微電子有限公司的一款和弦芯片，專門用于為手機提供清脆逼真的音樂鈴聲和豐富游戲音效。該芯片集成了64和弦、16音色波表和21首中國民樂，具有3D立體聲環繞增效的MIDI合成器、MIDI GM預置ROM、16位高性能音頻數模轉換器和2/4位ADPCM解碼器等功能。

2.1 芯片特點

相對于市場上的其他手機和弦芯片，C520具有以下幾個特點：

① 能夠通過片上的音樂合成器對輸入MIDI信號合成，或者通過ADPCM解調器對輸入的ADPCM信號解調，然后通過內置的DAC輸出波形。

② 集成了高質量的MIDI GM音色庫，容量高達3 Mb;提供GM音色庫之外的民族樂器音色庫，支持二胡、古箏、琵琶等20多種民族樂器;支持多音色和復音--最多同時支持16個音色和64復音。

③ 具有多個功能端口，可支持手機振動驅動及LCD背光驅動，可用于播放音樂同步的PWM來控制七彩燈。

④ 與主控端的接口可以是并行接口或者串行接口;允許芯片工作于DAC輸入模式，接受兼容通用串行DAC數據格式的輸入數據;片內集成不同輸入數據的FIFO;待機模式下典型工作電流小于50 μA.

2.2 功能單元

整個芯片由IOU（I/O接口單元）、 SG（音樂合成器）、ADEC（ADPCM解調器）、TG（時鐘模塊）和ANALOG（邏輯）模塊組成。

IOU完成與外部CPU的接口，控制內部的FIFO以及芯片其他功能接口;形成音樂的MIDI數據以及外部CPU對芯片的控制命令也是通過IOU中的寄存器送出。SG模塊從IOU的FIFO中取的MIDI數據，采用波表合成的方式合成音樂。ADEC接收經過壓縮的PCM數據，根據相應的控制信號進行解碼，將解碼后的16位PCM碼輸出至SG的DSP單元。TG對輸入時鐘倍頻以及產生內部時鐘。ANALOG包括一個DAC和對DAC的輸出信號進行低通濾波以及功率放大的AMP.C520芯片內部結構如圖1所示。

3 應用

3.1 典型電路

控制CPU選用三星公司的32位RISC芯片S3C4510B.該芯片是專為嵌入式以太網應用開發的，內核為arm7TDMI，支持高代碼密度的THUMB指令集，適用于對價格及功耗敏感的應用場合。

圖1C520內部結構框圖

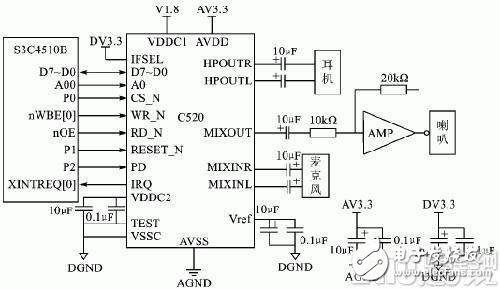

圖2典型應用電路

C520與S3C4510B可以是并行接口或者串行接口，但是并行接口比串行接口數據傳輸速度快，因此在本設計中采用并行接口。芯片應用電路如圖2所示。

在這個電路中，C520的CS_N用S3C4510B的I/O P0進行控制。其實如果在片選信號線夠用的情況下，可選擇S3C4510B中ROM/SRAM/Flash片選信號 Nrcs［5∶0］中的任何一根信號線，這樣可以節省1根GPIO;同理，如果不想再控制C520復位，可以將其復位信號與S3C4510B的復位線nRESET相連，這樣S3C4510B與C520將在上電時同時復位;C520 PD腳是低功耗狀態控制引腳，“1”為正常工作狀態，“0”為進入低功耗狀態;C520 IRQ腳為中斷輸出腳，其可連接S3C4510B的外部中斷請求信號腳XINTREQ［0］。

3.2 芯片初始化

C520的初始化工作非常簡單，包括：

① 根據外部時鐘設置PLL分頻比。PLL分頻比由寄存器CLOCK（read:10h/write:11h）和寄存器Master Clock（read:18h/write:19h）共同決定。內部時鐘頻率fsys=fclock·（DN+1）/（DM+1）。其中DM為寄存器CLOCK［4∶0］，DN為寄存器Master clock tuning［5∶0］，fclock是外部輸入時鐘，內部系統時鐘頻率fsys必須定在48 MHz~50 MHz之間。

② 打開模擬模塊，向寄存器Analog Power Down（read:66h/write:67h）的bit3寫0.

③ 設置Analog Select，根據寄存器Analog Select（read:60h/ write:61h）選擇模擬功能。

3.3 播放MIDI音樂文件

C520可以播放MIDI FORMAT 0和MMD格式的MIDI文件。

MIDI FORMAT 0文件開頭4字節數據ASCII值為“MThd”，MMD文件開頭4字節數據ASCII值為“MMhd”.arm發送這兩種格式的MIDI數據過程不同，在發送前根據文件開頭4字節數據進行區分。

發送MIDI FORMAT 0格式的MIDI文件，文件中的所有數據都要發送。

MMD格式的文件，可分為四塊，每塊的開頭都有8字節的頭數據部分。第1塊頭數據部分前4字節的ASCII碼值是“MMhd”，第2塊頭數據部分前4字節的 ASCII 碼值是 “MMly”， 第 3 塊頭數據部分前 4 字節的ASCII碼值是“MMdd”。第4塊頭數據部分前4字節的ASCII碼值是“MMex”。每一塊頭數據的第5、6、7、8字節是這塊數據的長度（不包括頭數據），第5字節是低字節位，第8字節是高字節位，這4個字節組成的十六進制數據加上頭數據長度8，就是這塊數據的長度。MMdd塊數據的頭數據后面就是經過壓縮的MIDI數據;MMly塊數據是用于卡拉OK的專用數據，播放MIDI時無須發送該塊;Mmex為擴展塊。

圖3播放MIDI文件流程

向C520發送MMD格式的MIDI數據時，先發送MMhd塊，接著發送MMdd塊的MIDI數據部分（即該塊中除塊名及塊長度的部分），而MMly塊不用發送。

圖3為播放MIDI文件流程。

結語

本文介紹了智多微公司的手機和弦芯片C520，給出了其原理及內部結構圖。采用三星的RISC芯片S3C4510B做控制器，實現了和弦音樂的播放。文中給出了詳細的電路原理圖和播放MIDI音樂文件的流程，可以作為和弦芯片在移動產品上的應用參考。
