lcd1602能否顯示漢字

　　1602液晶是字符型液晶，總共有2行，每行16個字符。每個字符有效的可顯示字體是5*8點陣字體。所以通常無法顯示中文。中文的顯示必須選擇圖形點陣型液晶。

　　特別地：是指，顯示“年月日”，之類的簡單的漢字吧？最多支持8個CGRAM字符。可以自己做。調用字模代碼0-7。如：“年”的CGRAM單元數據為：0FH，09H，0FH，09H，0FH，09H，13H，00H。這8個字節寫入CGRAM單元00H-07H。調用字符代碼0?？梢钥吹街形摹澳辍?。

　　lcd1602顯示漢字的概念

　　首先：我們要弄清楚一個概念，其實我們使用1602顯示中文漢字，就是利用其內部的自定義字節空間。

　　第一行的內容對應DDRAM中80H到8FH內容 第二行的內容對應DDRAM中C0H到CFH內容

　　通過查看LCD1602的用戶手冊，里面提到當我們需要想CGRAM寫入數據時，我們需要先寫入CGRAM的地址，從手冊上可知，CGRAM的地址為0x40.所以當我們要寫入數據時，要先寫入一條地址命令 write_com（0x040）;

　　然后把你要寫入的數據通過寫數據命令寫入 write_date（ 你要寫得數據）;

　　把你要顯示漢字的代碼存放在CGRAM里，就相當于其他常用字符一樣固定在LCD里面了，把你要顯示漢字的代碼存放在CGRAM里，就相當于其他常用字符一樣固定在LCD里面了，就相當于把你要顯示漢字的代碼存放在CGRAM里，就相當于其他常用字符一樣固定在LCD里面了，我們都知道LCD1602內部有一個64字節的自定義CGRAM，那么好，我們就是要利用自定義字節來達到顯示漢字的效果。

　　我們知道一個字符占8個字節，所以在CGRAM能夠存放8個字符。 也就是說，這個64字節的CGRAM是給我們提供寫入數據的， 那么我們怎么把我們要的漢字寫入CGRAM呢？

　　DDRAM顯示用ram，直接和屏幕上的點相對應。屏幕上的一個點和ddram中的一個位對應，字符屏的ddram和圖形屏的ddram有一點點區別。

　　CGROM 中存儲了一些標準的 字符的字模編碼，是液晶屏出廠時固化在控制芯片中的，用戶不能改變其中的存儲內容，只能讀取調用，包含有標準的ASCII碼、日文字符和希臘文字符。

　　CGRAM 是控制芯片留給用戶，用以存儲用戶自己設計的字模編碼。

　　字模編碼都要先被讀取到對應的DDRAM中，經中轉以后，屏幕的相應位置才顯示出字符。對于字符屏，要顯示某個字符時，往ddram里寫字符的索引（一般都是ascii碼）就可以完成顯示。

　　lcd1602顯示漢字的程序

　　漢字的字模：

　　就是顯示出來的漢子字體結構。

　　要定義字模就需要知道1602的CG RAM地址和顯示字符的地址 DD RAM ：

　　 1 ? ?2 ? ?3? ?4? ?5 ? ?6? ?7? ?8? ?9? 10 11 ?12 13?14 ?15 16

　　00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F

　　40 41 42 43 44 45 46 47 48 49 4A 4B 4C 4D 4E 4F

　　第一行第一個字符的地址是（ 0x80） ，后面的字符地址以此類推

　　第二行第一個字符的地址為 （ 0x80 + 0x40），需要在第一行的基地址后面加上一個偏移 量0x40，后面的地址在此基址上再依次加一。

　　void delay（unsigned int time_i）

　　{

　　int i;

　　for （;tim》0;tim--）

　　 ? {

　　for （i=0;i《10;i++）;

　　 ? }

　　}

　　void command_out （char out_data）

　　{

　　RW=0;

　　RS=0;

　　EN=1;

　　DB=out_data;

　　EN=0;

　　delay（10）;

　　}

　　void OUTD（char out_data）

　　{

　　RS=1;

　　RW=0;

　　EN=1;

　　DB= out_data;

　　EN=0;

　　delay（10）;

　　}

　　OUTI（）是寫入指令的函數， OUTD（）是寫入數據的函數。 如：

　　左上角第一個5*7的顯示數據為：

　　0x00，0x01，0x81，0x12，0x24，0x41，0x81，0x10 藍色區域的相應位為1

　　這樣就可以寫出全部4個5*7點陣的顯示數據了，把它封裝在一個數組中，如數組，

　　hanzi［］={0x00，0x01，0x81，0x12，0x24，0x41，0x81，0x10， …… …… …… }

　　之后利用命令：

　　OUTI（0X40）;

　　for （i=0;i《64;i++）

　　{

　　OUTD（neu［i］）;

　　}

　　將這個數組中的數據賦值到1602內部CGRAM中。完成后，再設置數據在1602上的 顯示地址，根據圖1的結構，設置好位置，如在第一行第一個字符和第二個字符以及第二行

　　第一個字符和第二個字符處顯示：

　　Command_out （0x80+0x00）;

　　for （i=0;i《4;i++）

　　{

　　data_out （i）;

　　}

　　Command_out（0x80+0x40）;

　　for （i=4;i《8;i++）

　　{ data_out（i）;

　　}

　　command_out（）的作用是設置顯示的起始地址，data_out（）的作用是將hanzi［］數組中的16 進制數據發送出去，每一個16進制數字對應之5*7點陣上的每一行內容。第1行第1個字 符需要8個16進制數據，第1行第2個字符處也需要816進制數據。還有第2行的兩個字 符點陣，這樣顯示一個漢字需要32個16進制數據。

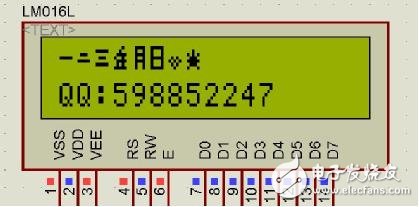

　　下面列舉一個實例（proteus仿真通過）

　　//*************************************************************************************** //

　　硬件連接：1602VDD接5V，VO接地，BL1接5V，BL2接地，8根數據線接P0口，RS RW E分別接P2.0、P2.1、P.4口

　　//***************************************************************************************//

　　#include 《reg52.h》

　　#include 《string.h》

　　#define Busy 0x80 //用于檢測LCM狀態字中的Busy標識

　　#define LCM_Data P0 ;

　　sbit LCM_RS=P2^0; //寄存器選擇

　　sbit LCM_RW=P2^1; //讀/寫控制

　　sbit LCM_E=P2^4; //讀/寫使能

　　int i，j;

　　//自定義字符列表 //

　　=====================================================================================

　　unsigned char character0［8］ = {0x08，0x0f，0x12，0x0f，0x0a，0x1f，0x02，0x02}， //年

　　character1［8］ = {0x0f，0x09，0x0f，0x09，0x0f，0x09，0x0b，0x11}， //月

　　character2［8］ = {0x0f，0x09，0x09，0x09，0x0f，0x09，0x09，0x0f}， //日

　　characterN［8］ = {0x00，0x00，0x00，0x00，0x00，0x00，0x00，0x00}; //日

　　//==========================================================

　　//=========================================================

　　//延時程序

　　//=======================================================

　　void Delay5Ms（void）

　　{

　　unsigned long int TempCyc = 5552;

　　while（TempCyc--）;

　　}

　　void Delay400Ms（void）

　　{

　　unsigned char TempCycA = 5;

　　unsigned int TempCycB;

　　while（TempCycA--）

　　 ? {

　　TempCycB=7269;

　　while（TempCycB--）;

　　 ? };

　　}

　　//===================================================================

　　//讀寫子程序

　　//=================================================================

　　//讀數據

　　unsigned char ReadDataLCM（void）

　　{

　　LCM_RS = 1;

　　LCM_RW = 1;

　　LCM_E = 1;

　　LCM_E = 0;

　　for（i=0;i《100;i++）;

　　LCM_E = 1;

　　return（LCM_Data）;

　　}

　　//讀狀態

　　unsigned char ReadStatusLCM（void）

　　{

　　LCM_Data = 0xFF;

　　LCM_RS = 0;

　　LCM_RW = 1;

　　LCM_E = 1;

　　LCM_E = 0;

　　for（i=0;i《100;i++）;

　　LCM_E = 1;

　　//while （LCM_Data & Busy）; //檢測忙信號

　　return（LCM_Data）;

　　}

　　//寫數據

　　void WriteDataLCM（unsigned char WDLCM）

　　{

　　ReadStatusLCM（）; //檢測忙

　　LCM_Data = WDLCM;

　　LCM_RS = 1;

　　LCM_RW = 0;

　　LCM_E = 1;

　　LCM_E = 0; //若晶振速度太高可以在這后加小的延時

　　for（i=0;i《100;i++）;//延時

　　LCM_E = 1;

　　}

　　//寫指令

　　void WriteCommandLCM（unsigned char WCLCM，BuysC） //BuysC為0時忽略忙檢測

　　{

　　if （BuysC） ReadStatusLCM（）; //根據需要檢測忙

　　LCM_Data = WCLCM;

　　LCM_RS = 0;

　　LCM_RW = 0;

　　LCM_E = 1;

　　LCM_E = 0;

　　for（i=0;i《100;i++）;

　　LCM_E = 1;

　　}

　　//===========================================================

　　//初始化子程序

　　//===================================================================

　　void LCMInit（void） //LCM初始化

　　{

　　LCM_Data = 0;

　　WriteCommandLCM（0x38，0）; // 三次顯示模式設置，不檢測忙信號

　　Delay5Ms（）;

　　WriteCommandLCM（0x38，0）;

　　Delay5Ms（）;

　　WriteCommandLCM（0x38，0）;

　　Delay5Ms（）;

　　WriteCommandLCM（0x38，1）; // 顯示模式設置，開始要求每次檢測忙信號

　　Delay5Ms（）;

　　WriteCommandLCM（0x08，1）; // 關閉顯示

　　Delay5Ms（）;

　　WriteCommandLCM（0x01，1）; // 清屏 Delay5Ms（）;

　　WriteCommandLCM（0x06，1）; // 顯示光標移動設置

　　Delay5Ms（）;

　　WriteCommandLCM（0x0c，1）; // 顯示開及光標設置

　　Delay5Ms（）;

　　}

　　//================================================================

　　//按指定位置顯示一個字符

　　//===================================================================

　　void DisplayOneChar（unsigned char X， unsigned char Y， unsigned char DData）

　　{

　　Y &= 0x1;

　　X &= 0xF; //限制X不能大于15，Y不能大于1

　　if （Y） X |= 0x40; //當要顯示第二行時地址碼+0x40;

　　X |= 0x80; //算出指令碼

　　WriteCommandLCM（X， 0）; //這里不檢測忙信號，發送地址碼

　　WriteDataLCM（DData）;

　　}

　　//=================================================================

　　//按指定位置顯示一串字符

　　//void DisplayListChar（unsigned char X， unsigned char Y， unsigned char code *DData）

　　//說明： x（0-15）：x參數 y（0-1）：y參數 DData（字符串）：要顯示的內容（英文、數字、符號）

　　//========================================================================

　　void DisplayListChar（unsigned char X， unsigned char Y， unsigned char code *DData）

　　{

　　unsigned char ListLength，j; ListLength = strlen（DData）;

　　Y &= 0x1;

　　X &= 0xF; //限制X不能大于15，Y不能大于1

　　if （X 《= 0xF） //X坐標應小于0xF

　　 ? {

　　for（j=0;j《ListLength;j++）

　　 ? ? ?{

　　DisplayOneChar（X， Y， DData［j］）; //顯示單個字符 X++;

　　 ? ? ?}

　　 ? }

　　}

　　//==========================================================

　　//顯示自定義字符

　　//void mychar（char xx，char yy，unsigned char *character，unsigned char saveto）

　　//說明：xx（0-15）：為x參數.yy（0-1）：y參數.character：要顯示的字符的列表地址，在程序前面有定義

　　//saveto（1-7）為字符保存的RAM，每屏最多顯示7個自定義字符 //（0x00-0x0h是自定義字符）

　　//=============================================================

　　void mychar（char xx，char yy，unsigned char *character，unsigned char saveto）

　　{

　　unsigned char add = （saveto《《3） | 0x40;

　　unsigned char t; //臨時變量，每一行的值 /*

　　t=*（character+0）;

　　WriteCommandLCM（add， 0）; //第1行 WriteDataLCM（t）; t=*（character+1）;

　　WriteCommandLCM（add+1， 0）; //第2行 WriteDataLCM（t）; t=*（character+2）;

　　WriteCommandLCM（add+2， 0）; //第3行 WriteDataLCM（t）; t=*（character+3）;

　　WriteCommandLCM（add+3， 0）; //第4行 WriteDataLCM（t）; t=*（character+4）;

　　WriteCommandLCM（add+4， 0）; //第5行 WriteDataLCM（t）; t=*（character+5）;

　　WriteCommandLCM（add+5， 0）; //第6行 WriteDataLCM（t）; t=*（character+6）;

　　WriteCommandLCM（add+6， 0）; //第7行 WriteDataLCM（t）; t=*（character+7）;

　　WriteCommandLCM（add+7， 0）; //第8行 WriteDataLCM（t）; */

　　for（i = 0;i《8;i++）

　　{

　　WriteCommandLCM（add+i， 0）;

　　WriteDataLCM（*（character+i））;

　　}

　　DisplayOneChar（xx，yy，saveto）; //顯示字符 }

　　//===============================================================

　　//主函數

　　//=========================================================

　　main（）

　　{

　　Delay400Ms（）;

　　LCMInit（）;

　　Delay400Ms（）; //1602初始化

　　while（1）

　　 ? {

　　DisplayListChar（0，0，“This is ListChar”）; DisplayListChar（0，1，“！”）;

　　for（j=0;j《30;j++）for（i=0;i《30000;i++）; WriteCommandLCM（0x01，1）; //清屏

　　Delay5Ms（）;

　　DisplayListChar（0，0，“This is OneChar：”）;

　　DisplayOneChar（0，1，0x4f）;

　　DisplayOneChar（1，1，0x6e）;

　　DisplayOneChar（2，1，0x65）;

　　DisplayOneChar（3，1，0x21）;

　　for（j=0;j《30;j++）for（i=0;i《30000;i++）;

　　WriteCommandLCM（0x01，1）; //清屏

　　Delay5Ms（）;

　　DisplayListChar（0，0，“This is MyChar：”）;

　　mychar（0，1， character0，1）;

　　mychar（1，1， character1，2）;

　　mychar（2，1， character2，3）;

　　for（j=0;j《30;j++）for（i=0;i《30000;i++）;

　　WriteCommandLCM（0x01，1）; //清屏 Delay5Ms（）;

　　 ? }

　　}
