1 引言

目前采用兩個電極片對稱覆蓋治療人體部位的電子治療儀，是通過電極片上的脈動電壓與治療人體部位電阻產生作用，在治療部位產生人體能夠感知的脈動電流，刺激神經肌肉，使其收縮和舒張，產生運動效應，以達到治療目的。但目前市場上此類型治療儀產生的脈動電壓只有少數幾種，由于脈動電流頻率周期固定，如果某治療部位長期接受其脈動，就會產生抗療作用，引起自發性緊張，從而降低治療效果。為了解決這一問題，將MP3發出的隨機音樂信號引入治療儀，使音頻信號與2．4 kHz的中頻治療頻率進行調制，產生多種脈動電壓和頻率周期不斷變換的脈動電流。它們隨音樂信號起伏變化而發生作用，使患者一邊欣賞著喜歡的音樂一邊接受治療，分散注意力，緩解緊張情緒，從而有助于提高治療效果。

現提出一種基于嵌入式器件AT89C51SNDIC的電子治療儀設計方案，并外擴D／A、海量存儲器、鍵盤、顯示，實現基本的MP3功能；控制AT89C5lSNDlC產生音頻及2．4 kHz中頻信號，采用數字電路完成這兩種信號的調頻，再經放大后，由變壓器隔離輸出脈動治療電壓。

2 工作原理

基于嵌入式器件89C51SNDIC的電子治療儀系統硬件結構如圖l所示，分為信號產生與控制模塊、調頻輸出模塊、電源模塊3部分。

信號產生與控制模塊是由89C51SNDIC單片機、海量存儲器、鍵盤、USB端口、液晶顯示、D／A轉換器、音頻放大等部分組成。當治療儀的USB端口插入電腦的USB接口時，經單片機檢測后執行U盤功能，可將選好的MP3歌曲復制到U盤（治療儀）。當治療儀的USB端口未插入電腦的USB接口時，治療儀可做為MP3播報器。通過功能鍵設置歌曲、治療時間、音量，通過啟動／停止鍵控制治療儀。治療時，單片機產生兩個反相的2．4 kHz中頻信號F中頻、F中頻和一個音頻信號F音頻，同時將存儲的MP3格式的歌曲解碼為音頻數字信號，再經D／A轉換放大器放大后，送至耳機或喇叭。

調頻輸出模塊是由調頻、放大、輸出劑量調整、輸出變壓器、電極片等部分組成。對兩路反相中頻信號和一路音頻信號進行調頻，調頻后的信號經放大后，由輸出變壓器隔離輸出脈沖電壓，通過電極片對稱覆蓋到人體的治療部位，人體會感知到隨音樂起伏變化的電流刺激。通過輸出劑量調整，滿足人體不同治療部位以及皮膚干濕度的不同所能承受感知電流的要求。

電源模塊可提供15 V、5 V、3．3 V系統工作電壓。當治療儀的USB端口插入電腦USB接口時，單片機執行U盤功能，由電腦USB接口提供+5 V的電源。治療時，治療儀的供電電源是由220 V的交流電源經變壓、整流、穩壓、濾波產生。

3 硬件系統設計

3．1 MCU介紹

嵌入式器件AT89C51SNDIC集CPU、MP3解碼器、USB控制器等器件于一體。AT89C51SNDIC不但具有51系列單片機的控制功能，并可擴展為MP3及U盤，采用PLCC封裝，其內部結構框圖如圖2所示。

AT89C51SNDIC的P0、P1、P3端口功能與5l系列單片機相兼容，另外增加了8位的P4端口、4位的P5端口。時鐘電路與復位電路連接法與51系列單片機。

首次使用該器件需要分別下載USB驅動程序、用戶程序。在AT89C51SNDIC的64 KBROM中，地址FOOOH—FFFFH已同化好4K字節Boot Loader代碼。出廠時，已將BLJB位置為1，這樣上電后自動執行Boot Loader代碼，等待從USB接口下載U盤驅動程序或用戶程序目標代碼。下載完成后，應在下載軟件中將BIJJB位置為0，再次上電，自動執行用戶程序。如果仍需要修改用戶程序，可將ISP引腳置為低電平。則上電復位后，自動引導執行Boot Loader代碼，等待更新用戶程序。重新啟動用戶程序，應將ISP引腳置為高電平。

3．2 信號產生與控制模塊

信號產生與控制模塊電路原理框圖如圖3所示。為實現MP3及U盤功能，AT89C51SNDIC單片機需外接一個NAND—Flash海量存儲器，這里選用16 MB的K9F2808U0C，其數據線I／00～I／07接P0端口，控制線接P5端口。MP3音頻解碼輸出信號，而該單片機的DOUT、DLCK、DSEL、SCLK引腳接D／A轉換器CS4330，經過放大，輸出到耳機收聽MP3播放的歌曲。液晶屏接單片機的P2端口，與鍵盤相配合以顯示當前治療儀的工作狀態。鍵盤上有4個按鍵，“音量／歌曲／定時”功能鍵接P1．0引腳，分別與P1．1引腳所接的“next”鍵和P1．2引腳所接的“previ—OHS”鍵相配合，實現音量調節、歌曲選定、治療定時等功能設定；而“啟動／停止”鍵接P1．3引腳。

AT89C51SNDIC單片機的P3．3引腳用于檢測當前使用的是U盤還是MP3播放器。如將治療儀的USB引線接到電腦的USB端口，P3．3引腳則檢測到高電平，執行U盤程序，此時，單片機的工作電源來自于USB接口；否則，P3．3引腳檢測到低電平，則執行MP3程序。中頻信號F中頻、F中頻和音頻信號F音頻分別接AT89C5lSN—DlC單片機的P4．4、P4．5和DOUT引腳。

3．3 調頻輸出模塊

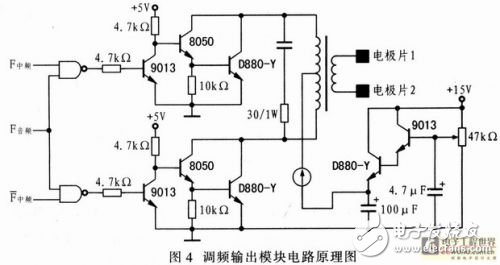

調頻輸出模塊電路原理圖如圖4所示。音頻信號F音頻分別與中頻信號F中頻和中頻相調制，產生兩個相位相反的調制波形，再經9013、8050、D880Y放大后送至變壓器的兩個輸入端。變壓器中間抽頭電壓可通過毫安表所接的劑量調節電路進行調整。47 kΩ電位器即劑量調節電位器，向下調則毫安表指示的電流變小，反之變大。變壓器隔離輸出電壓變化與輸入電壓同步變化。輸出電壓經電極片與人體接觸，在人體內產生感知電流。根據理療部位的不同以及皮膚的干濕程度不同，人體的感知電流也不一樣。理療時需要調整電位器，使理療者感覺舒適即可。

3．4 電源模塊

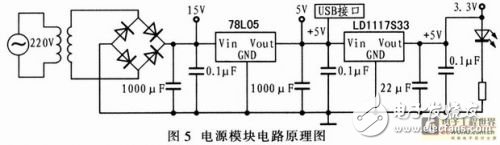

治療儀所需3．3 V、5 V、15 V的工作電壓都來自于電源模塊，其原理如圖5所示。3．3 V電壓可提供給嵌入式器件AT89C51SNDIC使用；5 V電壓可提供給調頻、放大電路使用；15 V電壓可提供給輸出劑量調節電路。其中，5 V穩壓采用78L05，3．3 V穩壓采用LDll17S33。當使用U盤功能時，治療儀的USB端口插入電腦的USB接口，不接220 V的交流電源，單片機工作電壓則由USB接口提供。

4 系統軟件設計

與硬件電路功能配合，系統軟件設計流程如圖6所示；鍵盤中斷服務程序流程如圖7所示。

5 結語

設計的便攜設備電池監測系統利用可編程的電池電量監測芯片BQ27210和外部高集成處理器C8051F304實現了對電池電量、可使用時間、溫度、電壓等信息的實時監測，并通過I2C總線進行數據的傳輸處理，具有精度高，體積小，成本低等特點，現已應用于某些手持數據采集設備。
