推挽變壓器的有源鉗位是什么？

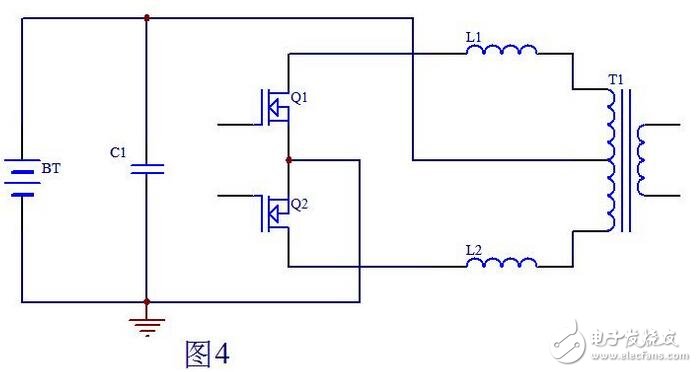

　　從圖1中可以看出，主電路功率元件是開關管Q1，Q2和變壓器T1。 Q1，Q2的漏極引腳到TI初級兩邊走線存在分布電感， T1初級存在漏感，當然T1存在漏感是主要的。考慮到漏感這個因素我們畫出推挽電路主電路等效的原理圖如圖4所示：

　　從圖4中可以看出L1，L2就等效于變壓器初級兩邊的漏感，我們來分析一下Q1導通時的情形：當Q1的柵極加上足夠的驅動電壓后飽和導通，電池電壓加到漏感L1和變壓器T1初級上半部分，當然絕大部分是加到T1初級上半部分，因?yàn)長1比T1初級上半部分電感小得多。此時Q2是截止的，主電路電流方向?yàn)閺碾姵卣龢O到T1初級上半部分到L1到Q1的DS再回到電池的負極;L1上電壓的極性為左負右正，T1初級上半部分電壓的極性為上負下正，如圖5所示：

　　當Q1柵極信號由高電平變?yōu)榈碗娖綍r(shí)，此時Q2也還截止，即死區處Q1，Q2都不導通，T1初級上半部分由于和次級耦合的原因，能量僅在Q1導通時向次級傳遞能量，到Q1截止時T1初級上半部分上端的電位已恢復到電池電壓，而L1可以看做是是一個獨立的電感，它儲存的能量耦合不到變壓器T1的次級。但是，隨著Q1由導通轉向截止，L1上的電流迅速減小，大家知道電感兩端的電流是不能突變的，根據自感的原理L1必然要產生很高的反向感生電動勢來阻礙它電流的減小，所以此時電感電壓的極性和圖5相反，T1初級上半部分的電壓為0，兩端點的電壓都等于電池電壓，此時Q1漏極的電壓就等于L1兩端的電壓和電池電壓之和，這就是Q1，Q2兩管漏極產生尖峰的原因，如圖6所示。

　　變壓器在電力系統中是什么位置？

　　變壓器中電力系統中的作用是變換電壓，以利于功率的傳輸。電壓經升壓變壓器升壓后，可以減少線路損耗，提高送電的經濟性，達到遠距離送電的目的。而降壓變壓器則能把高電壓變?yōu)橛脩羲枰母骷?jí)使用電壓，滿足用戶需要。
