石英晶體好壞的判斷方法

2010年11月04日 11:45 本站整理 作者:佚名 用戶評論(0

  對石英晶體振蕩的測量一般應借助儀器,況且它的質量參數項目較多。如果要判斷石英晶體的好壞,則可借助一只萬用表來進行測量。

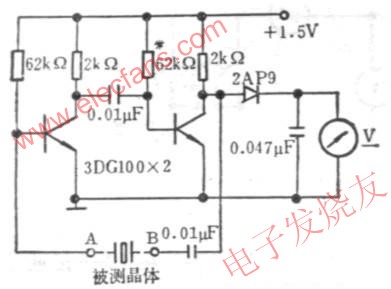

  用萬用表測量時,將萬用表置于Rx1k檔,先測量石英晶體的兩端。正常的石英晶體用電阻檔測量時,它的阻值應該是無窮大,表頭指針不應該擺動。如果表頭指針擺動,且阻值很小,則表示該被測石英晶體己損壞。如須進一步進行判斷,可按下圖所示線路進行測量。

  圖示線路當A、B端來接上石英晶體時,萬用表電壓檔指示約為0.75V。當接上石英晶體后,電路應起振,同時電壓即升高,一般應在1.26V左右。如符合上述要求,則說明該被測石英晶體是可以用的。如果接上石英晶體后,電壓指示無變化,則說明該被測石英晶體已失效,沒有使用價值了。

  圖示線路中要求晶體三極管p高一些,以便在低電壓下能起振,三極管集電極電流調在0.3mA左右。
