電阻器的標志內容及方法

(1) 文字符號直標法：用阿拉伯數字和文字符號兩者有規律的組合來表示標稱阻值，額
定功率、允許誤差等級等。符號前面的數字表示整數阻值，后面的數字依次表示第一位小數阻值和第二位小數阻值，其文字符號所表示的單位如表5所示。如1R5表示1.5Ω，2K7表示2.7kΩ，

表５
文字符號? R??????? K???????????? M????????????? G??????????????? T
表示單位 歐姆(Ω)? 千歐姆(103Ω) 兆歐姆(106Ω)? 千兆歐姆(109Ω)? 兆兆歐姆(1012Ω)

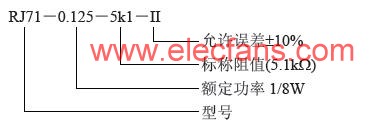

例如：

由標號可知，它是精密金屬膜電阻器，額定功率為1/8W，標稱阻值為5.1kΩ，允許誤差為±10%。
(2) 色標法： 色標法是將電阻器的類別及主要技術參數的數值用顏色（色環或色點）
標注在它的外表面上。色標電阻（色環電阻）器可分為三環、四環、五環三種標法。其含義如圖1和圖2所示。

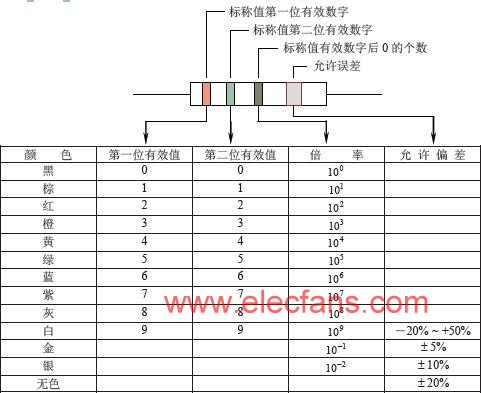

圖1 兩位有效數字阻值的色環表示法
三色環電阻器的色環表示標稱電阻值（允許誤差均為±20%）。例如，色環為棕黑紅，表示10×102＝1.0kΩ±20%的電阻器。
四色環電阻器的色環表示標稱值（二位有效數字）及精度。例如，色環為棕綠橙金表示15×103＝15kΩ±5%的電阻器。
五色環電阻器的色環表示標稱值（三位有效數字）及精度。例如，色環為紅紫綠黃棕表示275×104＝2.75MΩ±1%的電阻器。

一般四色環和五色環電阻器表示允許誤差的色環的特點是該環離其它環的距離較遠。較標準的表示應是表示允許誤差的色環的寬度是其它色環的（1.5~2）倍。
有些色環電阻器由于廠家生產不規范，無法用上面的特征判斷，這時只能借助萬用表判斷。

圖2 三位有效數字阻值的色環表示法
