- 電阻電流檢測的基本原理

2011年01月28日 09:06 深圳市萊特科技發展有限公司 作者:Ullrich Hetzler 博士 用戶評論(0
關鍵字:電阻(172350)

端子連接技術

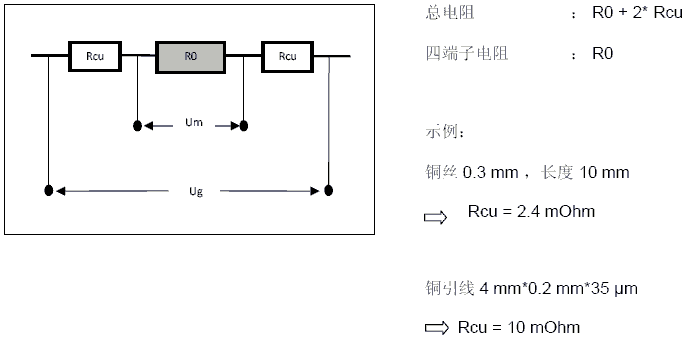

在低阻值電阻器的情況下端子及引線的影響是不能被忽略的,因此必須直接連接電阻材料兩端的附加端子來進行電壓檢測。

示例說明有缺陷的電阻結構和不恰當的布線設計會引起非常大的誤差。一個10mOhm兩端子繞線電阻,銅引線的電阻占據了總電阻的20%,而僅一小段4mm的銅引線便可使電阻產生100%的偏差。

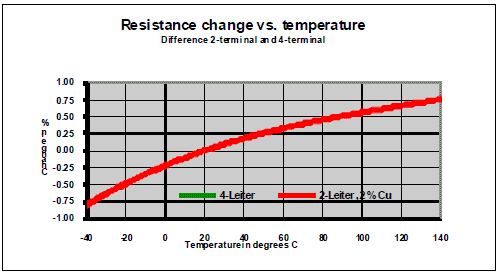

盡管端子和引線的冗余電阻可以通過補償校準來消除,但它對總電阻的溫度系數有著極大的影響。(如下圖所示)

盡管在本示例中,銅的比例極小,僅占2%(與上述示例中24%形成鮮明對比,TCR還是從接近零增至大約+80ppm/K。這意味著在產品規格書中給出所使用電阻材料TCR值的做法是絕對沒有價值的。

電子束焊接的合成材料Cu-Manganin-Cu制造的電阻器實際上具有非常低的端子電阻,并且通過合適的布線設計,可以重新使用兩端子結構電阻器,通過合理布板設計、焊接等實現四端子連接性能。但是,在設計布局過程中,務必注意電阻器中的電流通路不能觸及電壓連接線(電壓傳感線路)。如果可能,應將傳感線路從電阻器內部以微帶線的形式連接到端子。
