高頻二極管主要用于開關、檢波、調制、解調及混頻等非線性變換電路中。

高頻二極管有哪些----高頻二極管主要參數

1）最大整流電流IFM

二極管在長期穩定工作時，允許通過的最大正向平均電流。因為電流通過PN結要引起管子發熱，電流太大，發熱量超過限度，就會使PN結燒壞，所以在實際應用時工作電流通常小于IFM。

2）最大可重復峰值反向電壓VRRM

指所能重復施加的反向最高峰值電壓，通常是反向擊穿電壓VBR的一半。擊穿時，反向電流劇增，二極管的單向導電性被破壞，甚至因過熱而燒壞。

3）反向恢復時間Trr

當工作電壓從正向電壓變成反向電壓時，電流不能瞬時截止，需延遲一段時間，延遲的時間就是反向恢復時間。Trr直接影響二極管的開關速度，在高頻開關狀態時，通常此值越小越好。大功率開關管工作在高頻開關狀態時，此項指標至為重要，Trr越小管子升溫越小，效率越高。

4）結電容CJ

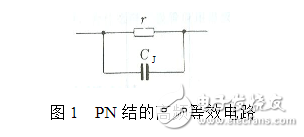

圖1所示的PN結高頻等效電路，其中r表示結電阻，CJ表示結電容，包括勢壘電容和擴散電容的總效果，它的大小除了與本身結構和工藝有關外，還與外加電壓有關。當PN結處于正向偏置時，r為正向電阻，其數值很小，結電容較大（主要決定于擴散電容CD）。當PN結處于反向偏置時，r為反向電阻，其數值較大，結電容較小（主要決定于勢壘電容CB）。

5）正向電壓降VF

二極管通過額定正向電流時，在兩極間所產生的電壓降。通常硅材料的二極管VF大于1V，鍺材料、肖特基二極管為0.5V左右。

6）反向電流IR

指管子擊穿時的反向電流，其值愈小，則管子的單向導電性愈好。反向電流IR與溫度有密切聯系，溫度越高，反向電流IR會急劇增加，所以在使用二極管時要注意溫度的影響。

一般半導體器件手冊中都給出不同型號管子的參數，這是正確使用二極管的依據。在高頻應用場合，要注意不要超過最大整流電流和最高反向工作電壓的同時，還應特別注意二極管的最高工作頻率（通常由反向恢復時間Trr和結電容CJ決定），否則電路工作不正常或者管子升溫嚴重，影響可靠性。

高頻二極管有哪些----常用高頻二極管

1、快恢復二極管FRD（FastRecoveryDiode）

快恢復二極管（簡稱FRD）是一種具有開關特性好、反向恢復時間短特點的半導體二極管，主要應用于開關電源、PWM脈寬調制器、變頻器等電子電路中，作為高頻整流二極管、續流二極管或阻尼二極管使用。快恢復二極管的內部結構與普通PN結二極管不同，它屬于PIN結型二極管，即在P型硅材料與N型硅材料中間增加了基區I，構成PIN硅片。因基區很薄，反向恢復電荷很小，所以快恢復二極管的反向恢復時間較短，正向壓降較低，反向擊穿電壓（耐壓值）較高。

注意事項

1）有些單管，共三個引腳，中間的為空腳，一般在出廠時剪掉，但也有不剪的。2）若對管中有一只管子損壞，則可作為單管使用。3）測正向導通壓降時，必須使用R×1檔。若用R×1k檔，因測試電流太小，遠低于管子的正常工作電流，故測出的VF值將明顯偏低。在上面例子中，如果選擇R×1k檔測量，正向電阻就等于2.2kΩ，此時n′=9格。由此計算出的VF值僅0.27V，遠低于正常值（0.6V）。

2、超快恢復二極管SRD（SuperfastRecoveryDiode）

超快恢復二極管是在快恢復二極管基礎上發展而成的，其反向恢復時間Trr比FRD更短，是極有發展前途的電力、電子半導體器件。
