由于系統尺寸進一步縮小并且封裝更加密集，工業設備領域?qū)τ诟邷剡\(yùn)行功能元件的需求已增長。TLP2362 IC 耦合器支持 3.3 V 和 5V 的光接收 IC 電源，從而使該設備能在一定的溫度範圍內(-40°C 至 125°C)工作，并能採用SO6 封裝。 因?yàn)門LP2362是一種集電極開路輸出型高速IC邏輯耦合器，能以10Mbps的速度進行高速資料傳輸，所以特別適用于絕緣RS-422和RS-485，以及其他傳輸信號。 這種產品適用于工廠自動化設備、開關電源、PDP等數碼家電、測量設備和控制設備等各種應用場合。 同時，由于 TLP2362 採用小型 SO6封裝，并保證爬電距離≥ 5mm、電氣間隙≥ 5mm,，根據國際安全標準，該產品屬于強化絕緣類別。
?
特徵
反向邏輯輸出(開集輸出)
支持3.3V和5V電源
高速資料傳輸：10Mbps(典型值)
包含高共模瞬變抗擾度的高輸入-輸出雜訊電阻: |CMH|, |CML| ≥ 20 kV/μs
工作溫度高達125°C
應用
工廠自動化(FA)控制系統
等離子顯示板(PDP)
測量設備
輪廓圖
?

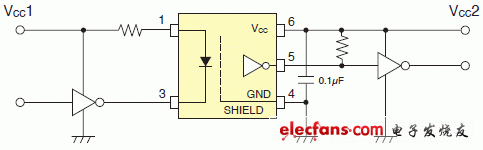

電路實例
TLP2362
