LM393應用電路有以下幾種： 1、基本比較器電路  2、LM393驅動CMOS的電路  3、LM393驅動TTL的電路  4、低頻運算放大器  5、換能放大器電路  6、帶失調調整的低頻運算放大器  7、過零檢波器  8、 兩階高頻壓控振蕩器  9、極限比較器電路  10、晶振控制振蕩器  11、雙電源過零檢測電路  12、帶負參考電壓的比較器  |
?
四電壓比較器集成電路LM339資料-LM339/LM393應用電路
lm339中文資料
什么是lm339?LM339/LM393是四電壓比較器集成電路。
該電路的特點如下：
工作電源電壓范圍寬，單電源、雙電源均可工作，單電源： 2～36V，雙電源：±1～±18V；
消耗電流小， Icc=1.3mA；
輸入失調電壓小， VIO=±2mV；
共模輸入電壓范圍寬， Vic=0～Vcc-1.5V；
輸出與TTL，DTL，MOS，CMOS 等兼容；
輸出可以用開路集電極連接“或”門；
采用雙列直插14 腳塑料封裝（DIP14）和微形的雙列14 腳塑料封裝（SOP14）

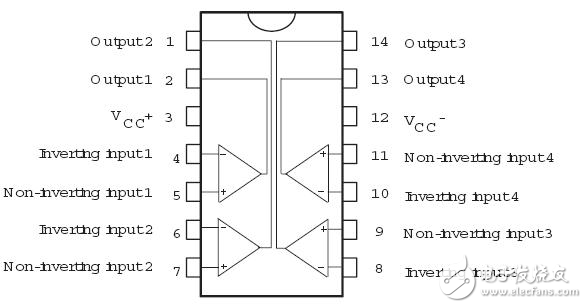

 ?????????????????????????????????????????????????????? 內部結構圖 |
||||||||||||||||||||||||||||||||||||||||||||||||
 ???????????????????????????????????????????????????????? 1/4 的內部電路圖 LM339引腳功能排列表：
|
| 參數名稱 | 符號 | 數值 | 單位 |
| 電源電壓 | VCC | ±18 或36 | V |
| 差模輸入電壓 | VID | ±36 | V |
| 共模輸入電壓 | VI | -0.3～VCC | V |
| 功耗 | Pd | 570 | mW |
| 工作環境溫度 | Topr | 0 to +70 | ℃? |
| 貯存溫度 | Tstg | -65 to 150 | ℃? |
| 數名稱 | 符號 | 測試條件 | 最小 | 典型 | 最大 | 單位 |
| 輸入失調電壓 | VIO | VCM=0 to VCC-1.5 VO(P)=1.4V, Rs=0 | - | ±1.0 | ±5.0 | mV |
| 輸入失調電流 | IIO | - | - | ±5 | ±50 | nA |
| 輸入偏置電流 | Ib | - | - | 65 | 250 | nA |
| 共模輸入電壓 | VIC | - | 0 | - | VCC-1.5 | V |
| 靜態電流 | ICC | VCC = +5V, no load | - | 1.1 | 2.0 | mA |
| VCC = +30V, no load | - | ?? 1.3 | 2.5 | mA | ||
| 電壓增益 | AV | VCC=15V, RL＞15kΩ | - | 200 | - | V/mV |
| 灌電流 | lsink | Vi(-)＞1V, Vi(+)=0V, Vo(p)＜1.5V | 6 | 16 | - | mA |
| 輸出漏電流 | IOLE | Vi(-)=0V, Vi(+)=1V, VO=5V | - | 0.1 | - | nA |
LM393/339是高增益,寬頻帶器件,象大多數比較器一樣,如果輸出端到輸入端有寄生電容而產生耦合,則很容易產生振蕩.這種現象僅僅出現在當比較器改變狀態時,輸出電壓過渡的間隙.電源加旁路濾波并不能解決這個問題,標準PC板的設計對減小輸入—輸出寄生電容耦合是有助的.減小輸入電阻至小于10K將減小反饋信號,而且增加甚至很小的正反饋量(滯回1.0~10mV)能導致快速轉換,使得不可能產生由于寄生電容引起的振蕩.除非利用滯后,否則直接插入IC并在引腳上加上電阻將引起輸入—輸出在很短的轉換周期內振蕩,如果輸入信號是脈沖波形,并且上升和下降時間相當快,則滯回將不需要.
比較器的所有沒有用的引腳必須接地.
LM393/339偏置網絡確立了其靜態電流與電源電壓范圍 2.0~30V無關.
通常電源不需要加旁路電容。
差分輸入電壓可以大于Vcc并不損壞器件.保護部分必須能阻止輸入電壓向負端超過-0.3V.
LM393/339的輸出部分是集電極開路,發射極接地的 NPN輸出晶體管,可以用多集電極輸出提供或 OR ing
功能.輸出負載電阻能銜接在可允許電源電壓范圍內的任何電源電壓上,不受 Vcc端電壓值的限制.此輸出能作為一個簡單的對地SPS開路(當不用負載電阻沒被運用),輸出部分的陷電流被可能得到的驅動和器件的β值所限制.當達到極限電流(16mA)時,輸出晶體管將退出而且輸出電壓將很快上升.輸出飽和電壓被輸出晶體管大約60ohm 的γSAT限制。當負載電流很小時,輸出晶體管的低失調電壓(約1.0mV)允許輸出箝位在零電平。
LM339/LM393典型應用電路圖：

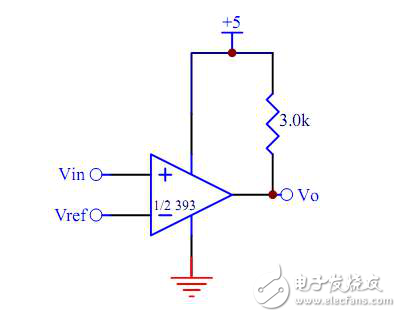

 ????????????????? 基本的比較器電路?????????????????????????????????????????????????? 操縱CMOS電路 |
 ?????????????????????? 操縱TTL電路?????????????????????????????????????????????????????? 低頻運算放大器電路 |

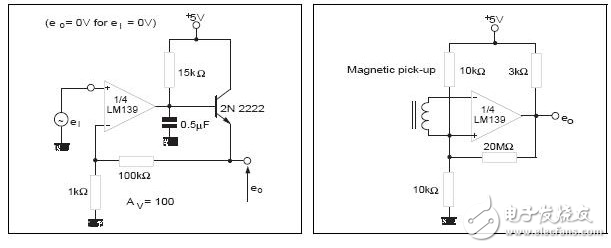

 ?????????????????? 低頻運算放大器電路????????????????????????????????????????? 傳感器放大器電路 |
 ?????????????? 低頻率運算放大器偏置電路???????????????????????????????????????????????? 零交檢測器（單電源） |

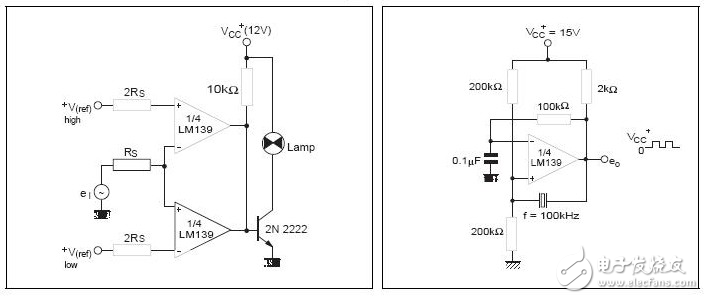

 ?????????????????????? 上下限電壓比較檢測電路???????????????????????????????????????????????? 晶體振蕩器電路 |

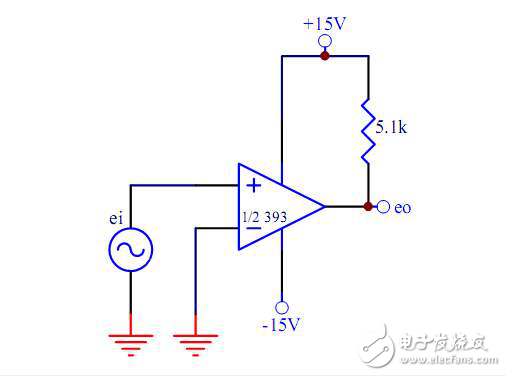

 ?????????????????????????? 零交叉檢測器 |
