中間繼電器簡介
中間繼電器用于繼電保護與自動控制系統中，以增加觸點的數量及容量。 它用于在控制電路中傳遞中間信號。中間繼電器的結構和原理與交流接觸器基本相同，與接觸器的主要區別在于：接觸器的主觸頭可以通過大電流，而中間繼電器的觸頭只能通過小電流。所以，它只能用于控制電路中。 它一般是沒有主觸點的，因為過載能力比較小。所以它用的全部都是輔助觸頭，數量比較多。新國標對中間繼電器的定義是K，老國標是KA。一般是直流電源供電。少數使用交流供電。
中間繼電器結構
⒈線圈裝在“U”形導磁體上，導磁體上面有一個活動的銜鐵，導磁體兩側裝有兩排觸點彈片。在非動作狀態下觸點彈片將銜鐵向上托起，使銜鐵與導磁體之間保持一定間隙。當氣隙間的電磁力矩超過反作用力矩時，銜鐵被吸向?qū)Т朋w，同時銜鐵壓動觸點彈片，使常閉觸點斷開常開觸點閉合，完成繼電器工作。當電磁力矩減小到一定值時，由于觸點彈片的反作用力矩，而使觸點與銜鐵返回到初始位置，準備下次工作。
⒉本繼電器的“U”形導磁體采用雙鐵心結構，即在兩個邊柱上均可裝設線圈。對于DZY、DZL和DZJ型只裝一個線圈，而對于DZB，DZS，DZK型可根據需要在另一個鐵心上裝以保持線圈或延時用阻尼片等。從而使線圈類型大不相同的繼電器都通用一個導磁體。
3.中間繼電器原理和交流接觸器一樣，都是由固定鐵芯、動鐵芯、彈簧、動觸點、靜觸點、線圈、接線端子和外殼組成。
中間繼電器選購
1 地理位置氣候作用要素
主要指海拔高度、環境溫度、濕度、和電磁干擾等要素。考慮控制系統的普遍適用性，兼顧必須長年累月可靠運行的特殊性，裝置關鍵部位必須選用具有高絕緣、強抗電性能的全密封型（金屬罩密封或塑封型，金屬罩密封產品優于塑封產品）中間繼電器產品。因為只有全密封繼電器才具有優良的長期耐受惡劣環境性能、良好的電接觸穩定、可靠性和切換負載能力（不受外部氣候環境影響）。
2 機械作用要素
主要指振動、沖擊、碰撞等應力作用要素。對控制系統主要考慮到抗地震應力作用、抗機械應力作用能力，宜選用采用平衡銜鐵機構的小型中間繼電器。
3 激勵線圈輸入?yún)⒘恳?/p>
主要是指觸點負載性質，如燈負載，容性負載，電機負載，電感器、接觸器（繼電器）線圈負載，阻性負載等；觸點負載量值（開路電壓量值、閉路電流量值），如低電平負載、干電路負載、小電流負載、大電流負載等。
中間繼電器的工作原理
中間繼電器的結構和原理與交流接觸器基本相同，與接觸器的主要區別在于：接觸器的主觸頭可以通過大電流，而中間繼電器的觸頭只能通過小電流。所以，它只能用于控制電路中。 它一般是沒有主觸點的，因為過載能力比較小。所以它用的全部都是輔助觸頭，數量比較多。新國標對中間繼電器的定義是K，老國標是KA。一般是直流電源供電。少數使用交流供電。

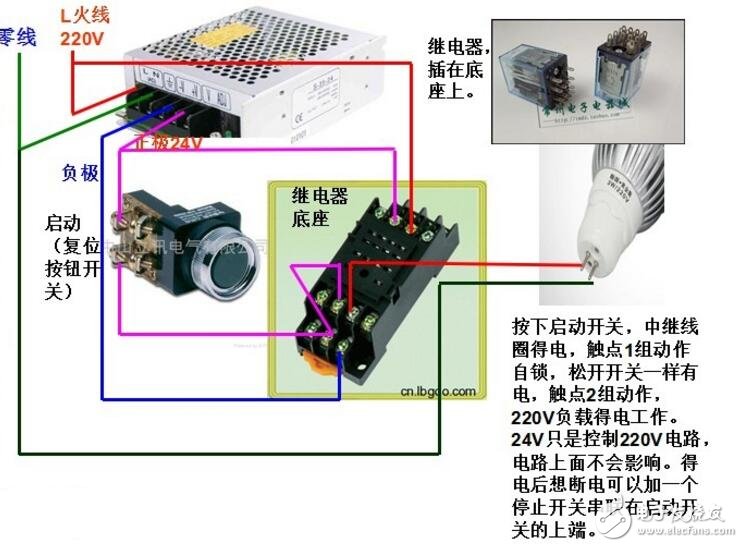

中間繼電器底座接線圖

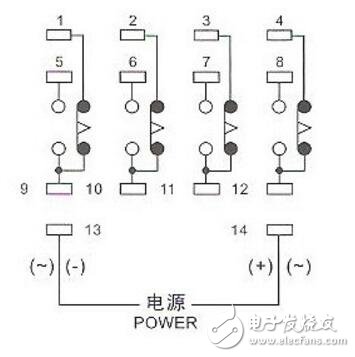

在繼電器的透明罩殼上有印制上去的接線圖。
上排：1 2 3 4
中排：5 6 7 8
下排：9 10 11 12
最底：13 14
共4組常開、4組常閉，每組常開/常閉都各有一個公用端，即9、10、11、12。
1、2、3、4
是常閉；
5、6、7、8
是常開。最底
13、14
是線圈
注意：
底座上的接線端子不是這樣排列的，但底座上面的接線螺釘旁邊有和上面對應的數字，仔細看看。
