1腳：11V——反向輸入1（L聲道信號輸入）
2腳：11V——正向輸入1
3腳：11V——參考1（OCL接法時為0V,OTL接法時為1/2Vcc）
4腳：11V——輸出1（L聲道信號輸出）
5腳：0V——負電源輸入（OTL接法時接地）
6腳：11V——輸出2（R聲道信號輸出）
7腳：22V——正電源輸入
8腳：11V——正向輸入2
9腳：11V——反向輸入2（R聲道信號輸入）

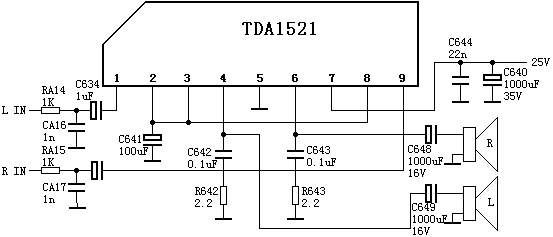

TDA1521應用電路圖
TDA1521引腳功能及電壓資料
