CD4511是一個用于驅動共陰極 LED （數碼管）顯示器的 BCD 碼—七段碼譯碼器，特點如下：
具有BCD轉換、消隱和鎖存控制、七段譯碼及驅動功能的CMOS電路能提供較大的拉電流。可直接驅動LED顯示器。

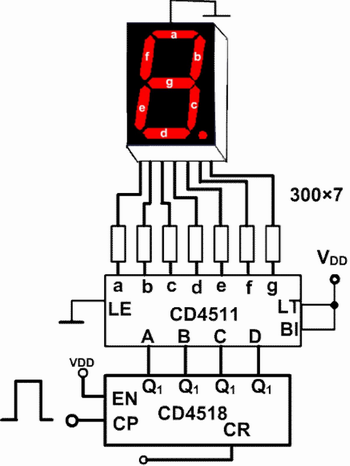

CD4511 是一片 CMOS BCD—鎖存/7 段譯碼/驅動器，引腳排列如圖 2 所示。其中a b c d 為 BCD 碼輸入，a為最低位。LT為燈測試端，加高電平時，顯示器正常顯示，加低電平時，顯示器一直顯示數碼“8”，各筆段都被點亮，以檢查顯示器是否有故障。BI為消隱功能端，低電平時使所有筆段均消隱，正常顯示時， B1端應加高電平。另外 CD4511有拒絕偽碼的特點，當輸入數據越過十進制數9(1001)時，顯示字形也自行消隱。LE是鎖存控制端，高電平時鎖存，低電平時傳輸數據。a～g是 7 段輸出，可驅動共陰LED數碼管。另外，CD4511顯示數“6”時，a段消隱；顯示數“9”時，d段消隱，所以顯示6、9這兩個數時，字形不太美觀 圖3是 CD4511和CD4518配合而成一位計數顯示電路，若要多位計數，只需將計數器級聯，每級輸出接一只 CD4511 和 LED 數碼管即可。所謂共陰 LED 數碼管是指 7 段 LED 的陰極是連在一起的，在應用中應接地。限流電阻要根據電源電壓來選取，電源電壓5V時可使用300Ω的限流電阻。
用CD4511實現LED與單片機的并行接口方法如下圖： （略）
CD4511 引 腳 圖
其功能介紹如下：
BI：4腳是消隱輸入控制端，當BI=0 時，不管其它輸入端狀態如何，七段數碼管均處于熄滅（消隱）狀態，不顯示數字。
LT：3腳是測試輸入端，當BI=1，LT=0 時，譯碼輸出全為1，不管輸入 DCBA 狀態如何，七段均發亮，顯示“8”。它主要用來檢測數碼管是否損壞。
LE：鎖定控制端，當LE=0時，允許譯碼輸出。 LE=1時譯碼器是鎖定保持狀態，譯碼器輸出被保持在LE=0時的數值。
A1、A2、A3、A4、為8421BCD碼輸入端。
a、b、c、d、e、f、g：為譯碼輸出端，輸出為高電平1有效。
CD4511的內部有上拉電阻，在輸入端與數碼管筆段端接上限流電阻就可工作
1. CD4511的引腳
CD4511具有鎖存、譯碼、消隱功能，通常以反相器作輸出級，通常用以驅動LED。其引腳圖如3-2所示。
各引腳的名稱：其中7、1、2、6分別表示A、B、C、D；5、4、3分別表示LE、BI、LT；13、12、11、10、9、15、14分別表示 a、b、c、d、e、f、g。左邊的引腳表示輸入，右邊表示輸出，還有兩個引腳8、16分別表示的是VDD、VSS。
2. CD4511的工作原理
- CD4511的工作真值表如表3-2
- 鎖存功能
譯碼器的鎖存電路由傳輸門和反相器組成,傳輸門的導通或截止由控制端LE的電平狀態。 當LE為“0”電平導通，TG2截止；當LE為“1”電平時，TG1截止，TG2導通，此時有鎖存作用。如圖3-3
（3）譯碼
CD4511譯碼用兩級或非門擔任，為了簡化線路，先用二輸入端與非門對輸入數
據B、C進行組合，得出、、、四項，然后將輸入的數據A、D一起用或
非門譯碼。
（4）消隱
BI為消隱功能端，該端施加某一電平后，迫使B端輸出為低電平，字形消隱。消隱控制電路如圖3-4所示。
消隱輸出J的電平為
J=
=（C+B）D+BI
如不考慮消隱BI項，便得J=（B+C）D
據上式，當輸入BCD代碼從1010---1111時，J端都為“1”電平，從而使顯示器中的字形消隱。
|
輸 入 |
輸 出 |
|||||||||||||
|
LE |
BI |
LI |
D |
C |
B |
A |
a |
b |
c |
d |
e |
f |
g |
顯示 |
|
X |
X |
0 |
X |
X |
X |
X |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
8 |
|
X |
0 |
1 |
X |
X |
X |
X |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
消隱 |
|
0 |
1 |
1 |
0 |
0 |
0 |
0 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
|
0 |
1 |
1 |
0 |
0 |
0 |
1 |
0 |
1 |
1 |
0 |
0 |
0 |
0 |
1 |
|
0 |
1 |
1 |
0 |
0 |
1 |
0 |
1 |
1 |
0 |
1 |
1 |
0 |
1 |
2 |
|
0 |
1 |
1 |
0 |
0 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
1 |
3 |
|
0 |
1 |
1 |
0 |
1 |
0 |
0 |
0 |
1 |
1 |
0 |
0 |
1 |
1 |
4 |
|
0 |
1 |
1 |
0 |
1 |
0 |
1 |
1 |
0 |
1 |
1 |
0 |
1 |
1 |
5 |
|
0 |
1 |
1 |
0 |
1 |
1 |
0 |
0 |
0 |
1 |
1 |
1 |
1 |
1 |
6 |
|
0 |
1 |
1 |
0 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
0 |
0 |
7 |
|
0 |
1 |
1 |
1 |
0 |
0 |
0 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
8 |
|
0 |
1 |
1 |
1 |
0 |
0 |
1 |
1 |
1 |
1 |
0 |
0 |
1 |
1 |
9 |
|
0 |
1 |
1 |
1 |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
消隱 |
|
0 |
1 |
1 |
1 |
0 |
1 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
消隱 |
|
0 |
1 |
1 |
1 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
消隱 |
|
0 |
1 |
1 |
1 |
1 |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
消隱 |
|
0 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
消隱 |
|
0 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
0 |
0 |
0 |
|
0 |
消隱 |
|
1 |
1 |
1 |
X |
X |
X |
X |
鎖 存 |
鎖存 |
||||||
表3-2 CD 4511的真值表
8421 BCD 碼對應的顯示見下圖 ：
選用共陰極數碼管，對于 CD4511 ，它與數碼管的基本連接方式如下圖 ：
