硅控制開關SCS（Silicon Controlled Switch）亦稱四端小功率晶閘管。它屬于新穎、多功能半導體器件。只要改變其接線方式，就可構成普通晶閘管（SCR）、可關斷晶閘管（GTO）、逆導晶閘管（RCT）、互補型N門極晶閘管（NGT）、程控單結晶體管（PUT）、單結晶體管（UJT），此外還能構成NPN型晶體管 、PNP型晶體管、肖克萊二極管（SKD）、3種穩壓二極管、N型或P型負阻器件，分別實現十多種半導體器件的電路功能。迄今為止，還不曾有哪種器件象它具有如此眾多的功能。因此它被譽為新穎“萬能”器件亦當之無愧。

硅控制開關屬于PNPN四層四端器件，其內部結構、等效電路及符號如圖1所示。等效電路是由NPN晶體管（T1）和PNP晶體管（T2）組成的。四個引出端分別是陽極A、陰極K、陽極門極GA、陰極門極GK。由于其門極觸發電流極小（幾微安），開關時間（tON、toFF）極短，所以它相當于一只高靈敏度的小功率晶閘管。容量一般為60V、0.5A，大多采用金屬殼封裝，管徑為8mm，管腳排列順序見圖2。國外典型產品有3N58、3N81、MAS32、3SF11等。

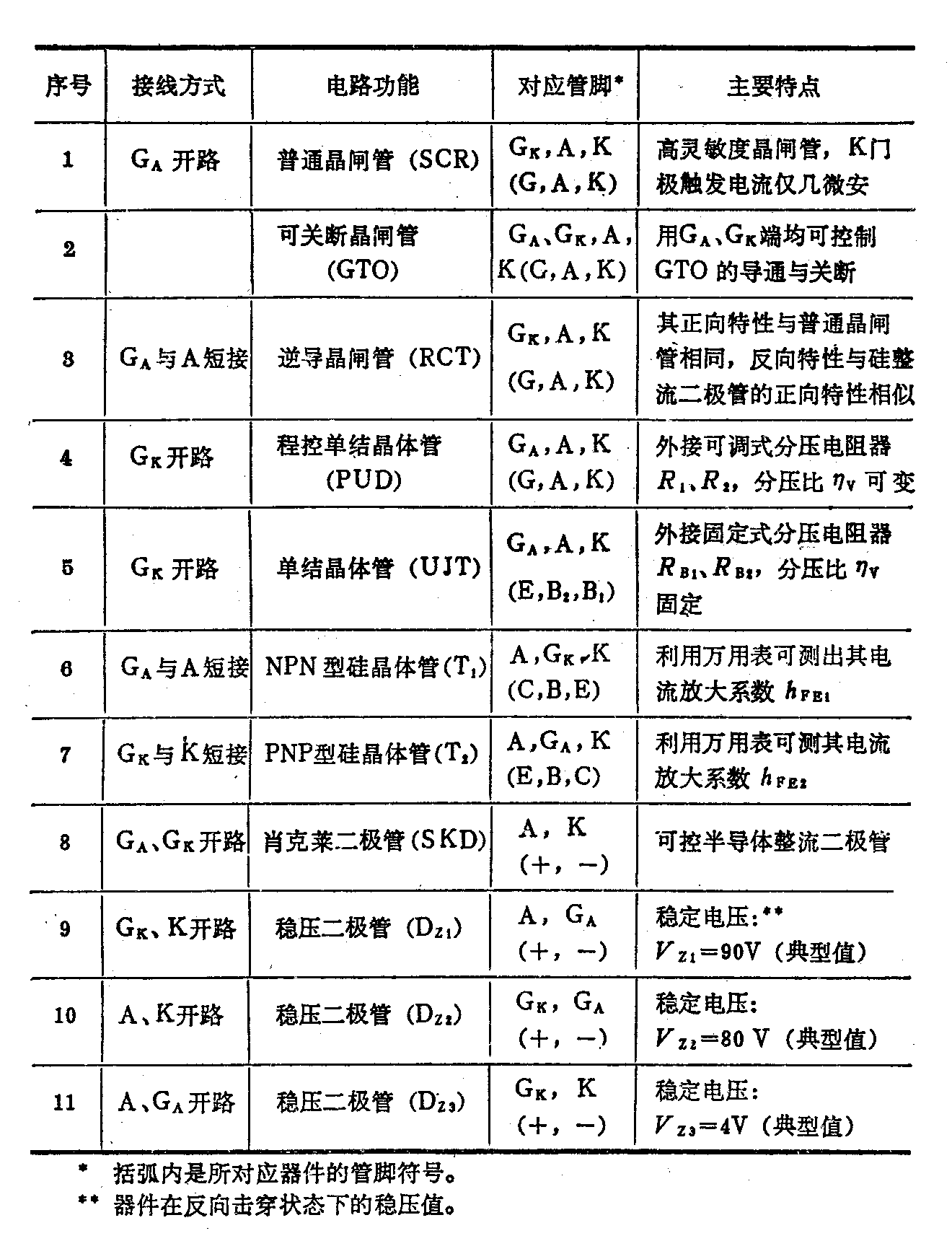

硅控制開關的最大特點是在PNPN的每一層都有一個引出端，所以使用極靈活。在不同接線方式下，硅控制開關的電路功能詳見表1。其中，肖克萊二極管SKD（Shockley Diode）屬于四層、高速、可控半導體整流二極管，可作開關二極管或觸發器，用于激光脈沖發生器中。除表中所列用途之外，硅控制開關還可用作繼電器驅動器、延時電路、脈沖發生器、雙穩態觸發器、高靈敏度電平檢測器。

硅控制開關伯GTO使用時，需注意以下幾點（參見圖3）:

第一：A極接電源正極，K極接電源負極；

第二：GA極加負脈沖時器件導通。加正脈沖時器件關斷；

第三：GK極加正脈沖時器件導通，加負脈沖時器件關斷。

下面介紹利用萬用表檢查硅控制開關的方法

1．檢查三個PN結的單向導電性

將萬用表撥到R×1k檔，分別測量A-GA、GA-GK、GK -K之間的正、反向電阻。正向電阻應為幾千歐至十幾千歐，反向電阻為無窮大，說明PN結具有單向導電性。

2．檢查逆導性

只將 GA與A短接，即可觀察到逆導性。但為使效果更明顯，現將GK與K也短接，此時A、K之間只有兩個同極性并聯著的硅PN結，而且K極是接PN結正極，A極接PN結的負極。因此，用黑表筆接K極，紅表筆接A極，測出的是正向電阻，約為幾千歐。該特性就稱為“逆導”（反向導通之意）。

若交換表筆位置，就無逆導性，電阻變成無窮大。

3．檢查觸發能力

首先用黑表筆接A 極，紅表筆接K極，電阻為無窮大，證明器件關斷。再按下述步驟操作：

（1）用紅表筆尖搭一下GA極，然后脫開（但紅表筆始終接著A極），為相當于給GA極加負脈沖，若電阻迅速減小，則說明器件具有觸發能力。

（2）拿黑表筆搭一下GK極，旋即脫開，這相當于給GK極輸入正脈沖，電阻值迅速降低，表明有觸發能力。

4．檢查關斷能力

首先利用上面介紹的方法使器件導通，再進行以下操作：

（1）用黑表筆尖搭一下GA極，隨即脫開，如果電阻變成無窮大，證明器件被關斷，參見圖4(a)。

（2）用紅表筆尖搭一下GK極，迅速脫開，電阻呈無窮大，說明SCS關斷，參見圖4(b)。

?
