4.1芯片介紹

　　SA7527是一個簡單而且高效的功率因子校正芯片。此電路適用于電子鎮流器和所需體積小、功耗低、外圍器件少的高密度電源。

　　4.2控制方法的分析

　　控制電路如圖3所示。該控制電路是峰值電流控制模式，當功率管Q1導通時，二極管D6，D7截止，變壓器T1的原邊電感電流線性上升，當電流上升到乘法器輸出電流基準時關斷功率管Q1;當功率管Q1關斷時，二極管D6，D7導通，電感電流從峰值開始線性下降，一旦電感電流降到零時，被零電流檢測電阻檢測到，功率管Q1再次導通，開始一個新的開關周期，如此反復。

?

　　圖3 控制電路

　　4.3零電流檢測電阻的設計

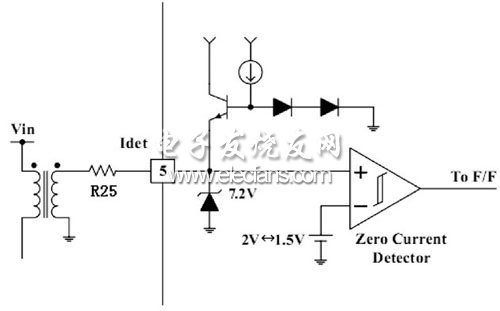

　　零電流檢測端外圍電路如圖4所示。MOSFET功率管利用零電流檢測器導通，并且在峰值電感電流達到由乘法器輸出設定的門限電平時關斷。

?

　　圖4 零電流檢測端外圍電路

　　一旦電感電流沿向下的斜坡降至零電平，SA7527的零電流檢測器通過連接于5腳的變壓器副繞組電壓極性的反轉進行檢測，SA7527的7腳產生輸出，驅動MOSFET功率管又開始導通。當電感電流沿向上的斜坡從零增加到峰值之后，MOSFET功率管則開始關斷。直到電感電流降至零之前，MOSFET功率管一直截止。由芯片介紹資料可知，零電流檢測端電流最大不能超過3mA，因此零電流檢測電阻R25由下式來確定。

?

　　式中，Vcc為芯片供電電壓。

　　4.4輸入電壓檢測電阻的設計

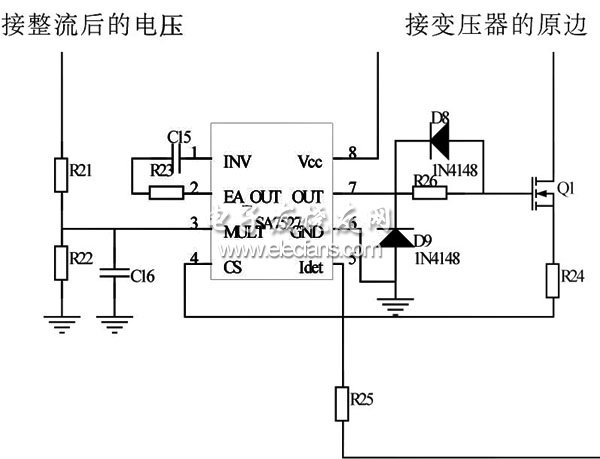

　　乘法器外圍電路如圖5所示。交流輸入經整流后得到一個半波正弦形狀的電壓波形，為了使輸入電流較好地跟蹤輸入電壓波形，我們要在交流輸入整流后進行電壓采樣，經電阻R21和R22分壓后，電壓約縮小100倍輸入到SA7527的3腳，在電阻R2并聯一個電容C15除整流后的電壓紋波。由芯片的內部結構可知，乘法器輸入端3腳電壓在3.8V以下可以保證較好的功率因數校正效果。

?

　　圖5 乘法器外圍電路

　　因此應滿足3腳的最大輸入電壓不超過3.8V，即：

?

　　4.5電流感應電阻的設計

　　電流檢測外圍電路如圖6所示。

?

　　圖6 電流檢測外圍電路
