DS1775數字溫度計和恒溫器采用小巧的5引腳SOT23封裝，在-10°C至+85°C溫度范圍內具有±2°C精度。溫度計數據采用2進制補碼格式，具有9至12位分辨率（用戶可編程），通過2線串行總線讀出。DS1775具有8個不同的硬件連線地址，允許多達8個DS1775器件工作在同一條總線上。8種類型的DS1775分別為：
DS1775提供溫控器功能，具有用戶可編程的過溫（TOS）和欠溫（THYST）門限，保存在片內SRAM中。兩個門限提供可編程的溫控器滯回：當測量溫度超過TOS時，溫控器輸出有效，并保持有效直到測量溫度降至THYST以下。
DS1775功能上兼容于DS75和LM75。
關鍵特性
小巧的5引腳SOT23封裝
-10°C至+85°C溫度范圍內具有±2°C精度
測量溫度范圍-55°C至+125°C （-67°F至+257°F）
9至12位用戶可配置的分辨率
專用溫控器邏輯輸出
用戶可編程的溫控器設置
數據傳輸采用2線/SMBus接口
8個地址型號允許8片DS1775工作于同一條總線
與DS75和LM75功能上兼容
2.7V至5.5V電源范圍
圖表

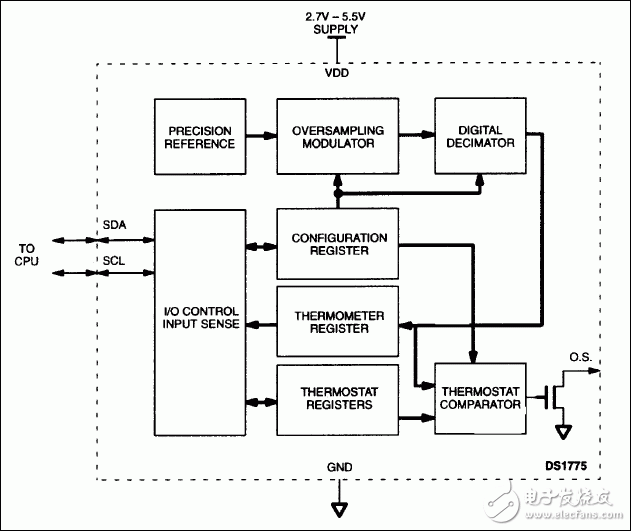

功能原理框圖
