MAX1185 10位模數轉換器(ADC)

2011年05月24日 09:28 電子發燒友 作者:葉子 用戶評論(0

?

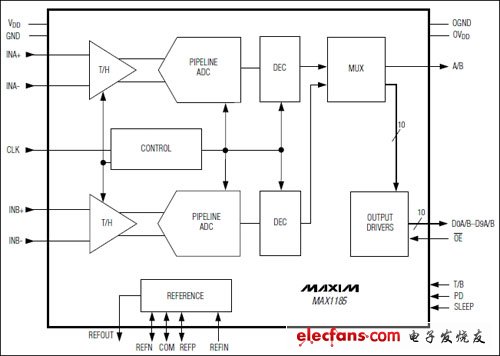

  MAX1185是一款3V、雙10位模數轉換器(ADC),具備全差分寬帶采樣/保持(T/H)輸入,驅動2路流水線、9級ADC。MAX1185最適合于那些低功耗、高動態性能的應用,如成像、儀器和數字通訊等應用。這款ADC工作于2.7V至3.6V單電源,消耗功率僅105mW,且在7.5MHz輸入頻率和20Msps采樣速率下,達到了59.5dB的典型信噪比(SNR)。A路和B路數字輸出分別在時鐘的上升沿(CHA)和下降沿(CHB)交替更新。T/H驅動輸入級包含400MHz (-3dB)輸入放大器。這些轉換器也可以工作于單端輸入。除了低運行功率外,MAX1185還具有2.8mA的休眠模式以及1μA的關斷模式,以節省空閑期間的功率。

  內部2.048V精密帶隙基準設置ADC的滿量程范圍。靈活的基準結構允許使用內部基準,或者外部輸入基準,以滿足那些要求提高精度或輸入電壓范圍不同的應用。MAX1185具有并行、CMOS兼容的三態復用輸出。通過單個控制引腳,數字輸出格式可以選擇為二進制補碼或直接偏移二進制碼。該器件允許獨立的1.7V至3.6V接口輸出電源,以提供靈活的接口方式。MAX1185采用7mm x 7mm、48引腳TQFP封裝,滿足擴展工業級溫度范圍(-40°C至+85°C)。

  另外,還提供引腳兼容于MAX1185、非復用輸出的高速型號。

  關鍵特性

  +3V單電源

  出色的動態性能:

  fIN = 7.5MHz時,SNR = 59.5dB

  fIN = 7.5MHz時,SFDR = 74dB

  低功耗:

  35mA (正常工作)

  2.8mA (休眠模式)

  1μA (關斷模式)

  0.02dB增益和0.25°相位匹配誤差

  ±1VP-P寬差分模擬輸入電壓范圍

  400MHz的-3dB輸入帶寬

  片內+2.048V精密帶隙基準

  單一的復用10位總線,數字輸出

  用戶可選輸出模式―二進制補碼或偏移二進制碼

  采用裸露底盤的48引腳TQFP封裝,便于散熱
