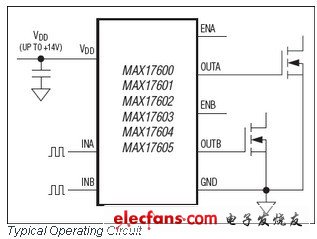

MAX17601–MAX17605為高速MOSFET驅動器，可吸入/源出4A峰值電流，提供不同的反相輸出和同相輸出器件，靈活用于MOSFET驅動。器件內部的邏輯電路防止輸出狀態變化時的穿通現象。邏輯輸入端提供高達+14V的尖峰電壓保護，與VDD電壓無關。器件具有極低的傳輸延遲時間，并保持兩個通道之間的傳輸延時匹配。器件提供快速切換，結合極短的傳輸延時(典型值12ns)，使其非常適合高頻電路設計。器件采用+4V至+14V單電源供電，典型電流損耗為1mA。MAX17601/MAX17602采用標準的TTL輸入邏輯電平，MAX17603/MAX17604/MAX17605則采用具有較高噪聲容限(HNM)的類CMOS輸入邏輯電平;MAX17603為雙通道反相輸入驅動器，MAX17601/MAX17604則為雙通道同相輸入驅動器，MAX17602/MAX17605提供一路同相輸入和一路反相輸入。為了更好地控制驅動器工作，器件還提供使能引腳(ENA、ENB)。

　　器件提供8引腳(3mm x 3mm) TDFN封裝和8引腳SO封裝，工作在-40°C至+125°C溫度范圍。

　　關鍵特性

　　帶有使能控制的雙通道驅動器

　　+4V至+14V單電源供電

　　4A吸入/源出峰值電流

　　輸入可承受+14V高壓，不受VDD電壓限制

　　12ns超低傳輸延時

　　1nF負載下，具有6ns典型上升時間和5ns典型下降時間

　　通道之間提供嚴格的延時匹配

　　為了提供更大驅動電流，兩路輸出可并行工作

　　TTL或具有噪聲抑制的HNM邏輯電平輸入

　　低輸入電容：10pF (典型值)

　　熱關斷保護

　　提供TDFN和SO封裝

　　-40°C至+125°C工作溫度范圍
