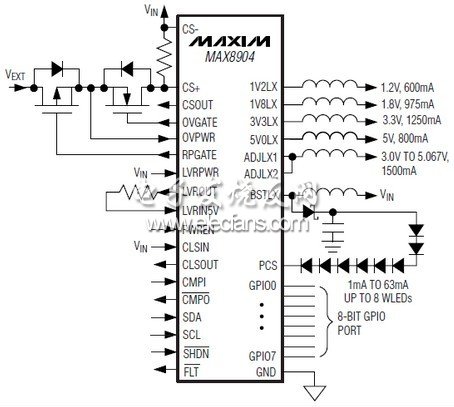

　　在MAX8904的電源管理集成電路提供了一個2 -細胞李+，如點，對的銷售終端，數碼單反相機，數碼攝像機和超移動PC的手持應用完整的電源解決方案。“MAX8904包括五個降壓轉換器與處理器核心內部MOSFET和1%/ -3%準確的輸出電壓(1V2，1V8，3V3，5V0，和ADJ)，內存，I / O和其他系統的功率軌的要求。LCD背光是由一個白光LED升壓轉換器，可以提供多達8個WLED35毫安支持 。此升壓轉換器也可以配置為一個6位的可編程電壓源，可提供高達63毫安的輸出電流 。一個500mA，內部MOSFET，電流限制開關(CLS)，允許系統設計者來控制外圍設備的輸入功率 。MAX8904控制一個外部N - MOSFET的輸入過壓保護(13.5V，典型值)和外部P - MOSFET 反極性保護下游電路(高達28V)。系統輸入電源管理目前的監測是一個板上的電流檢測放大器的差分輸入和一個1.2V全規模(CSA)的便利，地面引用的模擬輸出。 一個400kHz的，我2 C接口支持輸出ADJ電源電壓設定鐵路和升壓穩壓器(電壓源模式)，白光LED的升壓穩壓器的當前設置(WLED電流調節模式)，GPIO控制，并啟用/禁用ADJ，5V0，升壓型穩壓器，CSA塊 。接口還允許主機處理器讀取板上的故障狀態寄存器時的MAX8904低有效的系統故障條件下FLT引腳中斷。 一個緊急關斷輸入，低電平有效的SHDN允許轉換器通過I預選“彗星，以轉關立即下電源失敗條件，從而節省了寶貴的固件執行時間 。未提交的，低有效，14V漏極開路比較與1.25V的內部參考(CMP)，還提供了在MAX8904 。MAX8904 PWREN邏輯輸入開啟的1V2，1V8，3V3，5V0默認電源軌。 MAX8904是56引腳的7mm x 7mm的TQFN封裝。

　　關鍵特性

　　3.4V至13.2V輸入電壓范圍

　　的1MHz，效率高達90%，同步DC - DC升壓式轉換器

　　電源轉換器1V2，1V8，和ADJ運作相尊重3V3和5V0

　　667kHz的升壓轉換器提供高達32V的輸出驅動多達8個WLED的

　　在所有電源轉換器的內部補償

　　快速線和負載瞬態響應

　　在所有電源轉換器輸出的內部軟啟動和短路保護

　　輸入過壓和反向極性保護

　　250ms的故障定時器過載，短路保護

　　I 2 C串行接口，開/關控制，輸出電壓，WLED電流，GPIO的設置，故障監控

　　<15μA的待機電流，工作電壓范圍和溫度

　　緊湊型，56引腳，7mm TQFN封裝采用7mm x
