MAX9030/MAX9031/MAX9032/MAX9034單/雙/四比較器專為采用+2.5V至+5.5V單電源供電的系統而優化設計，但也可工作于雙電源下。這組比較器具有188ns的傳輸延遲，每路比較器耗電流35μA，工作溫度范圍為-40°C至+125°C。低功耗，可低至+2.5V單電源下工作及超小尺寸使這組器件極為適合便攜式設備使用。

　　MAX9030是一種低價位的，具有關斷模式的單比較器。MAX9031、MAX9032和MAX9034是低價格單/雙/四比較器，沒有關斷模式。這組比較器有4mV內部滯回，使其具有抗噪聲能力，輸入慢信號時可防止輸出振蕩。共模輸入范圍從負電源電壓到低于正電源電壓值1.1V。特有的比較器輸出級設計有效降低了輸出轉換期間的切換電流，從根本上消除了電源擾動。

　　有關斷模式的MAX9030單比較器提供6引腳SC70及SOT23封裝。MAX9031單比較器提供5引腳SC70和SOT23封裝，MAX9032雙比較器提供8引腳SOT23封裝及μMAX?封裝。MAX9034四比較器提供14引腳TSSOP封裝。

　　關鍵特性

　　采用小尺寸SC70封裝的廉價方案(MAX9030/MAX9031)

　　+2.5V至+5.5V單電源供電

　　比較器可滿擺幅輸出

　　內置4mV比較器滯回

　　188ns傳輸延遲

　　低至35μA的供電電流

　　輸入過驅動時不發生反相

　　節省空間的封裝

　　5引腳SC70 (MAX9031)

　　6引腳SC70 (MAX9030)

　　8引腳SOT23 (MAX9032)

　　14引腳TSSOP (MAX9034)

　　圖表

?

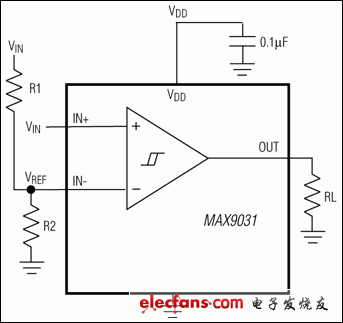

　　典型應用電路
