MAX9276/MAX9280吉比特多媒體串行鏈路（GMSL）從GMSL串行器解串器接收數據超過50Ω同軸電纜或100Ω屏蔽雙絞線（STP）電纜和輸出LVCMOS輸出的反序列化的數據。
MAX9280具有HDCP內容保護，但在其他方面是相同的MAX9276。解串器對任何GMSL串行器能夠同軸輸出，包括MAX9293 HDMI / MHL序列化的。 STP輸入編程為任何GMSL串行器，它們是向后兼容的。
L-PCM的音頻通道支持I2S立體聲和8聲道的L-PCM的TDM模式。支持32kHz到192kHz的采樣率，采樣深度高達32位。
嵌入式控制通道工作在9.6kbps到1Mbps的UART，UART，UART，I2C模式，高達1Mbps的I2C-I2C模式。 μC可以使用的控制通道，串行器，解串器和外圍設備寄存器進行編程，在任何時候，獨立的視頻定時和管理HDCP操作（MAX9280）。包括兩個GPIO端口，允許顯示電源和開關的背光源的其他用途中。一個連續采樣的GPI輸入的支持在顯示技術應用的觸摸屏控制器的中斷請求。
使用更長的電纜，解串器有一個可編程的電纜均衡器?？删幊虜U頻上可用的并行輸出。串行輸入符合ISO10605和IEC 61000-4-2 ESD標準。核心供電為3.0V至3.6V，I / O電源為1.7V至3.6V。
關鍵特性
高清晰度視頻應用的理想選擇
工程與低成本50Ω同軸電纜和FAKRA連接器或100ΩSTP
104MHZ的高帶寬顯示模式支持1920x720p/60Hz顯示，24位彩色
在全速均衡允許15米的電纜
高達192kHz的采樣率和采樣深度32位7.1聲道HD音頻
從音源或音頻接收器的音頻時鐘
伽瑪校正顏色查找表
CNTL［3:0］控制輸出
多種數據傳輸率系統的靈活性
高達3.12Gbps串行比特率
6.25MHz到104MHZ像素時鐘
為9.6kbps混合1Mbps的控制通道UART，UART/ I2C，I2C模式時鐘拉伸性能
減少電磁干擾和屏蔽要求
可編程擴頻，降低EMI
曲目擴頻輸入
高抗干擾性模式的最大控制通道噪聲抑制
系統上電和驗證的外設功能
內置在PRBS測試儀中的串行鏈路的誤碼率測試
可編程選擇默認設備地址
兩個專用的GPIO端口
專用的“上/下”GPI的觸摸屏中斷及其他用途
遠程/本地從睡眠模式喚醒
符合嚴格的汽車及工業需求
-40°C至+105°C工作溫度
±8kV接觸放電和±15kV空氣ISO10605和IEC61000-4-2 ESD保護
圖表

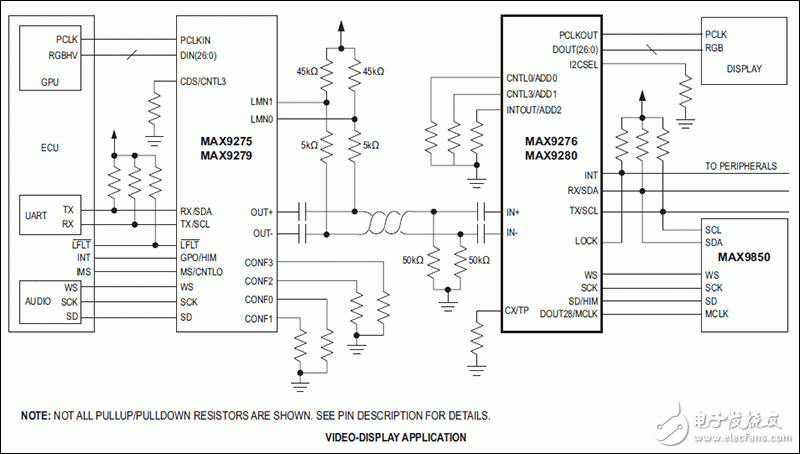

Typical Application Circuit
