開關電源測試步驟(圖文解說)
2011年06月03日 10:40 來源：本站整理 作者：秩名 我要評論(0)
一、開關電源工作原理
1、開關電源是一種高頻開關式的能量變換電子電路，常作為設備的電源供應器，常見變換分類有：AC-DC、DC-DC、DC-AC 等。

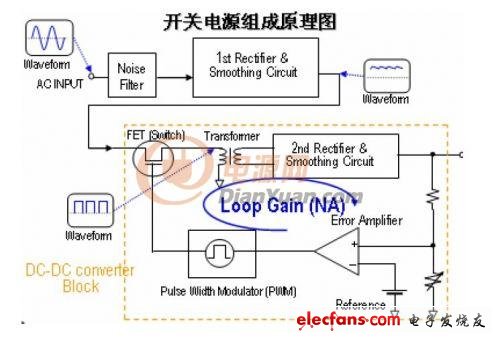

2、開關電源原理框圖
(1) 市電進入電源后，首先經過是最前級的EMI 濾波電路部份，EMI 濾波的主要作用是濾除外界電網的高頻脈沖對電源的干擾，同時還有減少開關電源本身對外界的電磁干擾。實際上它是利電感和電容的特性，使頻率為50Hz 左右的交流電可以順利通過濾波器，而高于50Hz 以上的高頻干擾雜波將被濾波器濾除。
(2) 經過EMI 濾波，所得到較為平整的正弦波交流電被送入前級整流電路進行整流，整流工作都由全橋式整流二極管來擔任。經過全橋式整流二級管整流后，電壓全部變成正相電壓。不過此時得到的電壓仍然存在較大的起伏，這就必須使用高壓濾波電容進行初步穩壓，將波形修正為起伏較小的波形。
(3) 把直流電轉化為高頻率的脈動直流電，這一步由控制電路來完成。輸出部分通過一定的電路反饋給控制電路，控制電路用來調整高頻開關元件的開關時間比例，以達到穩定輸出電壓的目的。控制電路目前已集成化，制成了各種開關電源用集成電路。
(4) 把得到的脈動直流電，送到高頻開關變壓器進行降壓。再由二極管和濾波電容組成的低壓濾波電路進行整流和濾波就得到了設備上使用的純靜的低壓直流電。
3、開關電源特點：
(1) 開關電源是一種非線性電源，體積和重量輕。
(2) 功率晶體管工作在開關狀態，晶體管上的功耗小，轉化效率高。
