開關電源測試步驟(圖文解說)(4)
2011年06月03日 10:40 來源：本站整理 作者：秩名 我要評論(0)
3、輸出阻抗
(1)測試設備：
4395A、41802A*2(50ohm 到1Mohm 轉接頭)、10441B*2(探頭)、9100-0855(變壓器)
(2)測試框圖：
A/R lin MAG 為測試結果。為了保證測試的準確，需要在測試前進行直通校準。
(3)測試中需要注意的問題：為了防止從開關電源上有直流電輸出到T1 上，將電容C 放到+out 和T1 中間。T1 的阻抗在測試的頻率范圍內應該小于幾個歐姆，推薦470uF。

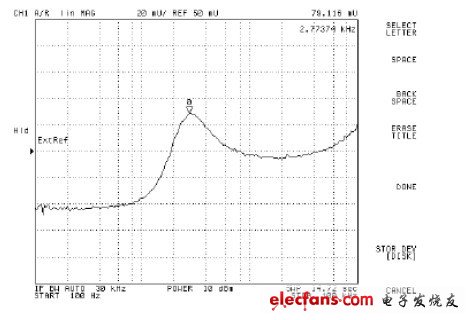

(4)測試結果：
(5)輸出阻抗測試對測試設備的要求
對測試設備的要求 4395A(網絡分析儀)
頻率范圍從100Hz 到100KHz 甚至更寬 頻率范圍從10Hz 到500MHz
高頻率分辨率 測試點數：2 到801;頻率分辨率：1mHz
對數掃描 掃描方式：對數掃描
Marker 功能 8 個Marker
Pass/Fail 功能 內置的極限線功能用于Pass/Fail 測試
4、電源輸出波動，開關噪聲測試
(1) 測試設備：4395A、41802A(50ohm 到1Mohm 轉接頭)、10441B(探頭)
(2) 測試框圖
使用頻譜儀模式來觀察輸出信號的特性
